StarLine B64 Dialog
60
инструкция по установке
61
Максимальная длительность временных интервалов Т1 и Т3 составляет
999 сек, а Т2 и Т4 - 998 сек. Если для интервалов Т2 или Т4 выбрано
значение 999, то включение доп. канала происходит на неограниченное
время (или до события выключения). Минимальная длительность
интервалов Т1, Т2, Т3, Т4 - 0 сек. (0 - означает, что задержка, пауза или
импульс будут отсутствовать). Если для включения и выключения
выбрано одно и то же событие, то активация канала невозможна.
5
- обозначает событие включения (запуск).
- номер события включения (см. стр. 54).
Нажатие кнопки 2 — прибавляет десятки.
Нажатие кнопка 3 — прибавляет единицы

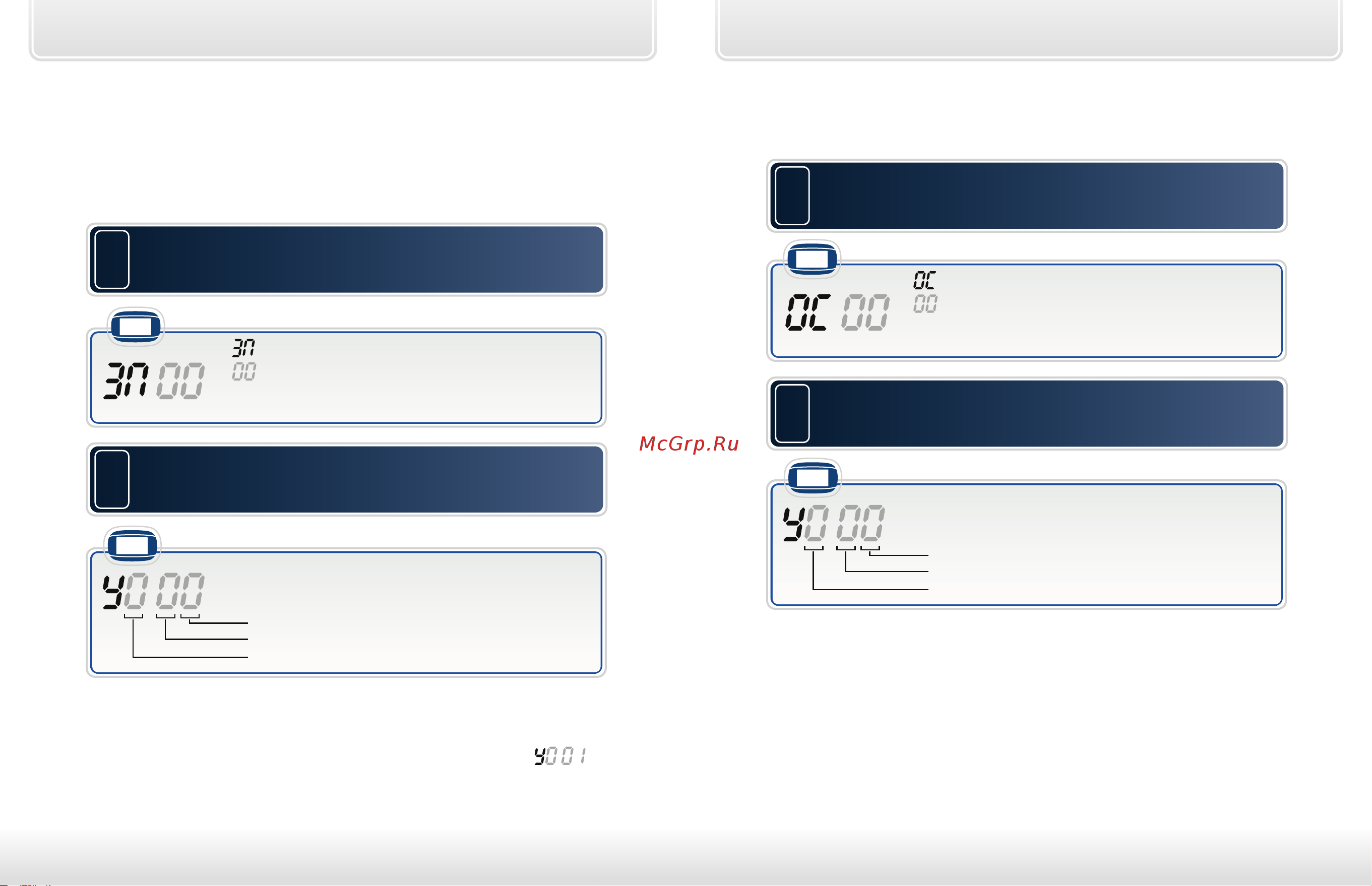

Для перехода к программированию события включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
брелок
6
- на дисплее появится индикация
условий включения (см. стр. 57).
выбор условия кнопкой 3.
выбор условия кнопкой 2.
выбор условия кнопкой 1
Для перехода к программированию условий включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
брелок
Если все три цифры нули, это означает, что условия не выбраны.
В этом случае включение/выключение канала не будет ависеть от
условий. Если вместо хотя бы одного нуля стоит цифра от 1 до 4, то при
включении канала будет учитываться это условие. Например,
означает, что канал будет активироваться при наступлении события
включения и только при включенном режиме охраны (условие 1).
Одновременно можно задать несколько различных условий. Например,
042 означает, что выбраны условия 2 и 4. Порядок следования цифр
значения не имеет. Например, записи 204, 240, 402, 420, 024 полностью
равноценны.
7
Для перехода к программированию события
выключения нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко:
- обозначает событие выключения (остановка);
- номер события выключения (см. стр. 54);
- кнопка 2 — прибавляет десятки;
- кнопка 3 — прибавляет единицы
брелок
8
- на дисплее появится индикация
условий выключения (см. стр. 57);
выбор условия кнопкой 3;
выбор условия кнопкой 2;
выбор условия кнопкой 1
Для перехода к программированию условий выключения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
брелок
