StarLine B64 Dialog
58
инструкция по установке
59

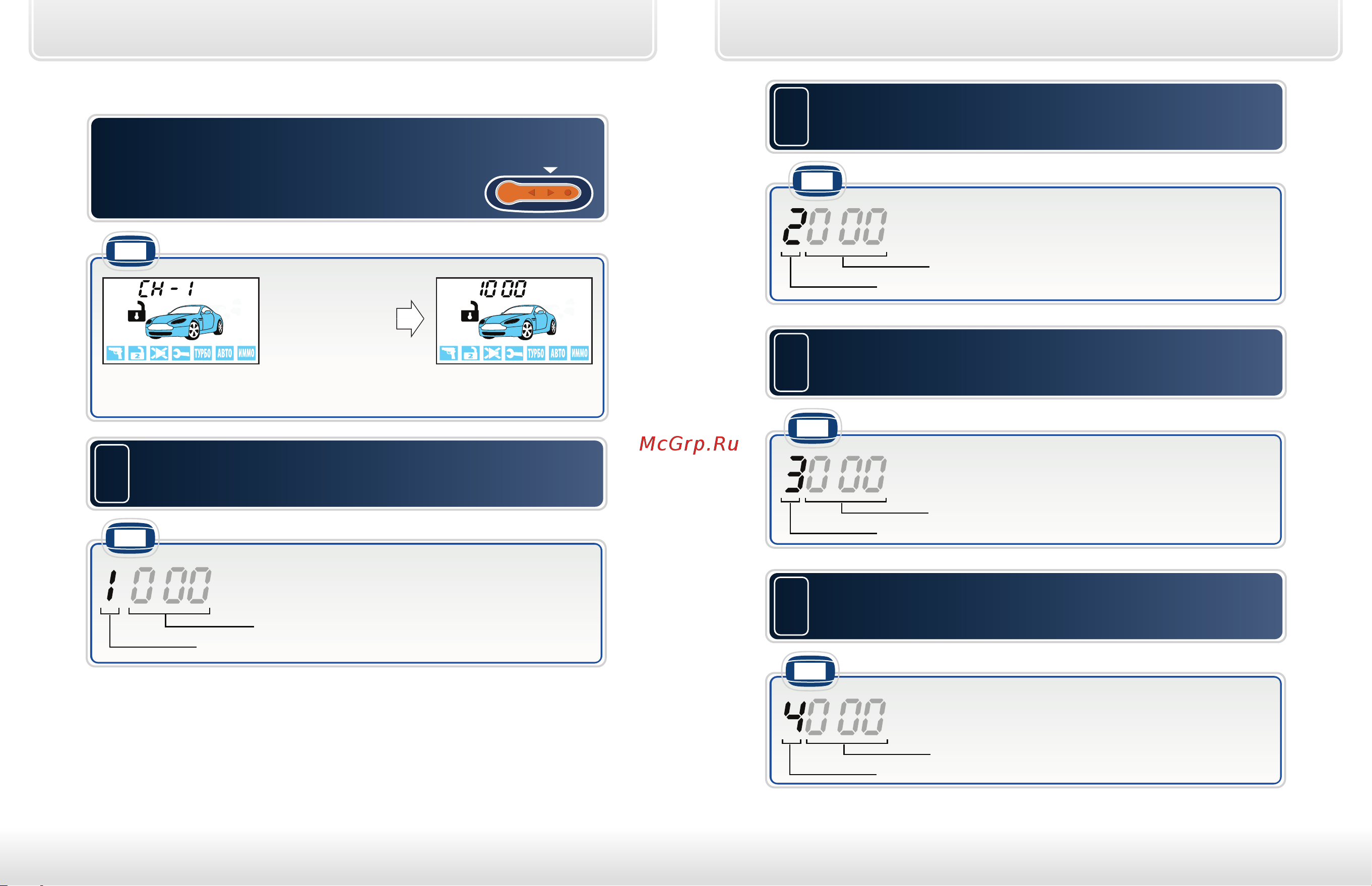

Программирование дополнительных каналов
• появится индикация первого пункта программирования доп. канала
Войдите в главное меню программирования
функций (см. стр. 38), выберите необходимый
доп. канал (например, CH – 1) и нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
мелодичный
сигнал
кнопка 1 — прибавляет сотни секунд;
кнопка 2 — прибавляет десятки секунд;
кнопка 3 — прибавляет единицы секунд;
длительность программируемого интервала
номер программируемого временного интервала (Т1)
брелок
1
Запрограммируйте необходимую
длительность интервала Т1
(задержка первого импульса, см. стр. 53):
2
кнопка 1 — прибавляет сотни секунд;
кнопка 2 — прибавляет десятки секунд;
кнопка 3 — прибавляет единицы секунд;
Для перехода к программированию длительности
первого импульса (Т2) нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко:
длительность программируемого интервала
номер программируемого временного интервала (Т2)
брелок
3
кнопка 1 — прибавляет сотни секунд;
кнопка 2 — прибавляет десятки секунд;
кнопка 3 — прибавляет единицы секунд;
Для перехода к программированию паузы между
импульсами (Т3) нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко:
длительность программируемого интервала
номер программируемого временного интервала (Т3)
брелок
4
кнопка 1 — прибавляет сотни секунд;
кнопка 2 — прибавляет десятки секунд;
кнопка 3 — прибавляет единицы секунд;
Для перехода к программированию длительности
второго импульса (Т4) нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко:
длительность программируемого интервала
номер программируемого временного интервала (Т4)
брелок
