StarLine B64 Dialog
40
инструкция по установке
41

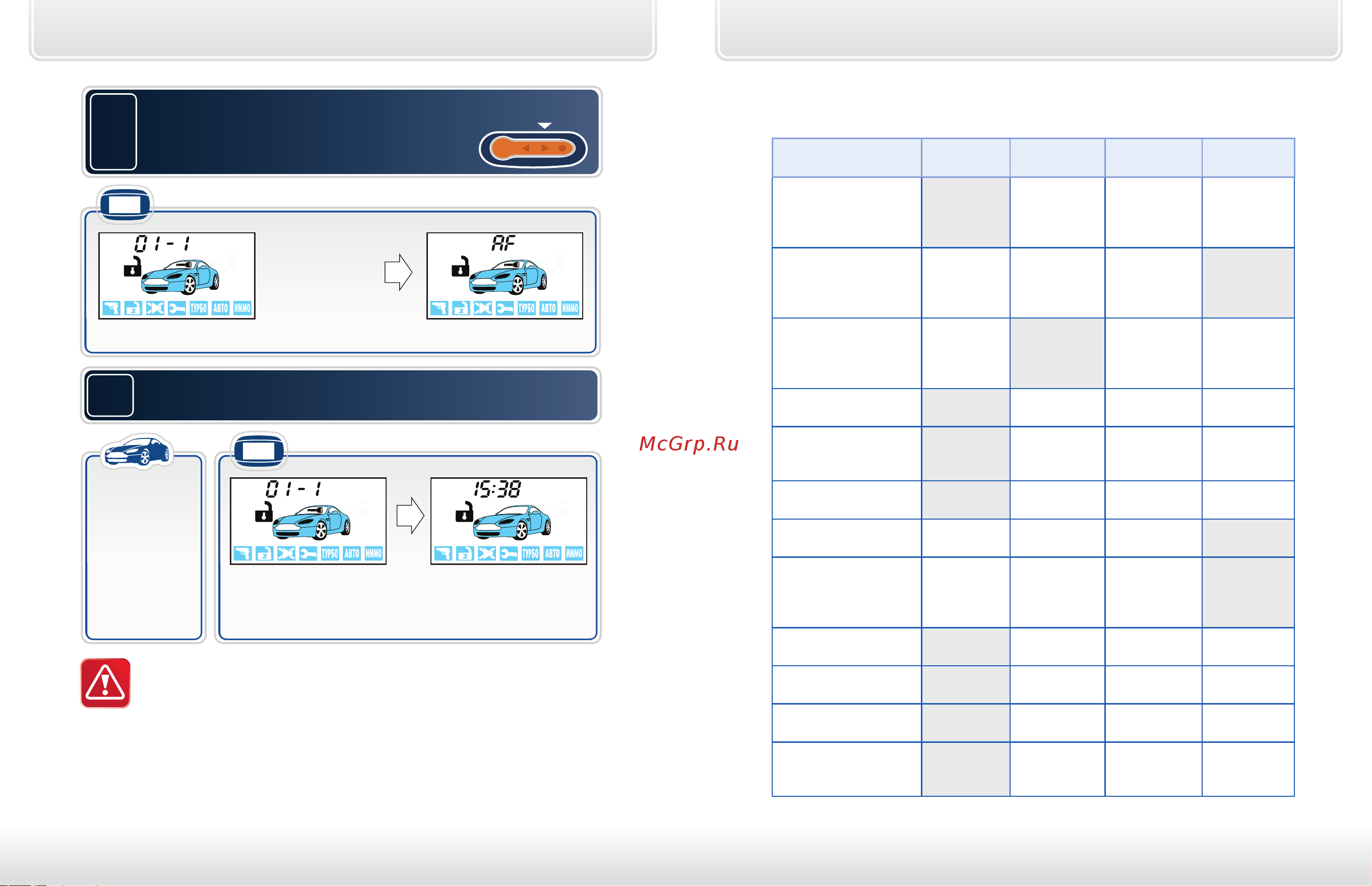

• появится индикация пункта AF главного меню программирования:
3.1
Для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко:
брелок
короткий
звуковой
сигнал
• индикация
первой функции
таблицы №1
• индикация
текущего
времени
мелодичный
звуковой
сигнал
• 3 световых
сигнала
3.2
Для полного выхода из программирования функций
выключите зажигание:
брелок
Если не нажимать кнопки в течение 30 секунд и более, то
произойдет автоматический выход из программирования без
сохранения внесенных изменений.
Таблица программируемых охранных и сервисных
функций (таблица №1)
Программируемая
функция:
вариант 1 вариант 2 вариант 3 вариант 4
№1 – длительность
импульсов управления
замками дверей
0,8 / 0,8 сек. 3,6 / 3,6 сек.
двойной импульс
запирания
0,8 / 0,8 сек.
комфорт
30 / 0,8 сек.
№2 – автоматическое
управление замками
дверей
закр. от педали
тормоза/откр.
от зажигания
от зажигания
закр. (задержка
10 сек.)/откр.
только закрытие
от зажигания
(задержка 10 сек.)
отключено
№3 – обход салонного света
и задержка активации
датчиков при включении
охраны
до выключения
подсветки
салона
(60 сек. макс.)
без задержки 30 сек. 5 сек.
№4 – автоматическое
включение режима охраны
с запиранием
замков
без запирания
замков
без запирания
замков
без запирания
замков
№5 – автоматическое
перевключение режима
охраны
с запиранием
замков
без запирания
замков
отключено отключено
№6 – режим работы выхода
на сирену
управление
сиреной
управление
сиреной
управление
клаксоном
управление
клаксоном
№7 – световая индикация
открытых дверей
10 сек. 20 сек. 30 сек. отключено
№8 – алгоритм работы
выхода блокировки
при включении режима
антиограбления
при включении
тормоза
при включении
тревоги
режим
антиограбления
выключен
режим
антиограбления
выключен
№9 – персональный код
отключения сигнализации
код = 3
(заводской код)
1-значный
код
2-значный
код
3-значный
код
№10 – алгоритм работы
выхода блокировки
НЗ НР
НЗ совместно с
реле R2
НР совместно с
реле R2
№11 – время работы
турботаймера
1 мин. 2 мин. 3 мин. 4 мин.
№12 – алгоритм обработки
сигналов дополнительного
датчика
один двух-
уровневый
датчик
два одно-
уровневых
датчика
два одно-
уровневых
датчика
два одно-
уровневых
датчика
