StarLine B64 Dialog
12
инструкция по установке
13

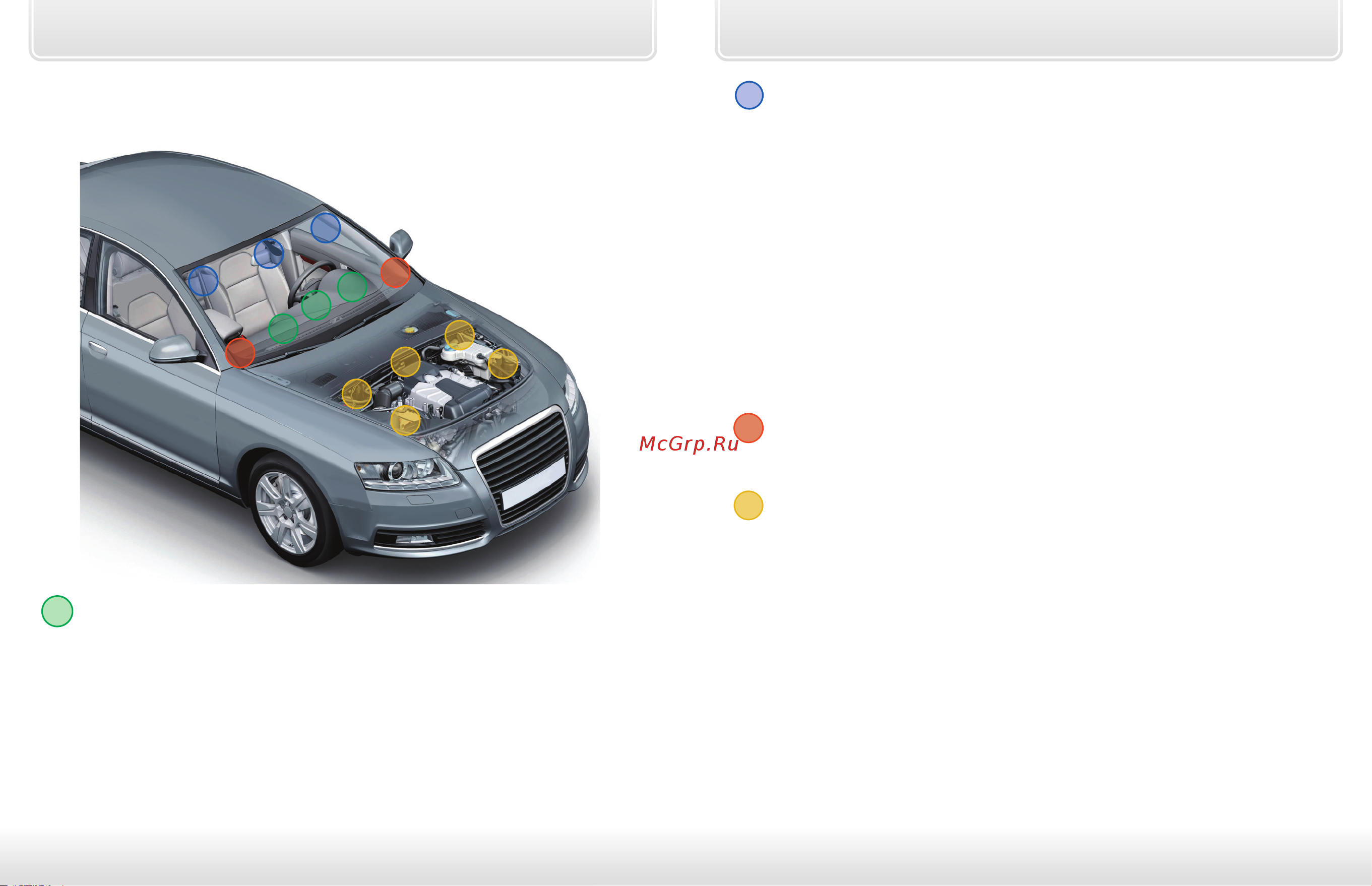

Размещение компонентов
автосигнализации
5
5
4
4
4
4
4
1
1
1
2
2
2
3
3
Центральный блок разместите в салоне в скрытом месте,
например, под приборной панелью. Закрепите блок с помощью
саморезов или пластиковых стяжек так, чтобы исключить его
перемещение при вибрации. При установке следует учесть, что в
центральном блоке находится датчик температуры салона, поэтому
размещать его нужно как можно дальше от источников тепла, в
противном случае показания температуры могут отличаться от
реальной температуры в салоне.
2
3
4
Модуль приемопередатчика закрепите на лобовом стекле
автомобиля или под приборной панелью так, чтобы от антенны до
металлических деталей кузова, датчика дождя или освещенности было
не менее 5 см. В этом случае обеспечивается максимальная дальность
действия брелков. Для обеспечения надежной фиксации можно
использовать двусторонний скотч или пластиковые стяжки. Не следует
размещать модуль приемопередатчика на лобовом стекле в местах
нанесения солнцезащитной полосы или тонировки, так как это может
снизить дальность управления и оповещения автосигнализации.
В модуле приемопередатчика размещен датчик удара и наклона.
Для предотвращения ложных срабатываний датчика удара
не рекомендуется размещать модуль приемопередатчика на
пластиковых деталях отделки салона, т.к. это может привести к
ложным срабатываниям. После установки модуля приемопередатчика
необходимо настроить датчик удара и наклона (см. стр. 35, 37).
Светодиодный индикатор закрепите в удобном месте в салоне
автомобиля.
Сирену разместите под капотом как можно дальше от источников тепла
и влаги. Рупор сирены направьте вниз, чтобы избежать накопления воды.
Убедитесь в том, что сирена и ее провода недоступны из-под машины,
а также не касаются движущихся частей автомобиля. Если сирена
автономная (имеет встроенный аккумулятор), необходимо обеспечить
легкий доступ к замочной скважине ее отключения. При подключении
рекомендуем устанавливать дополнительный предохранитель (3 А) для
защиты цепи питания автономной сирены.
