StarLine B64 Dialog
36
инструкция по установке
37
4
короткими нажатиями кнопок 2 и 3
установите необходимое значение
уровня чувствительности.
5
Для выхода из режима настройки
чувствительности нажмите кнопку 3
сначала длительно (до звуков. сигнала),
а затем коротко.
•последуют
3 световых сигнала
• 2 сигнала сирены
• последует мелодичный сигнал
брелок
Если после входа в режим настройки чувствительности датчика
удара не нажимать на кнопки брелка, то через 15 секунд
произойдет автоматический выход из режима настройки без
сохранения изменений. Последует 4 звуковых сигнала брелка и
4 световых сигнала автомобиля.
Внимание! Чувствительность тревожного уровня датчика удара
не может быть установлена выше, чем чувствительность
предупредительного.

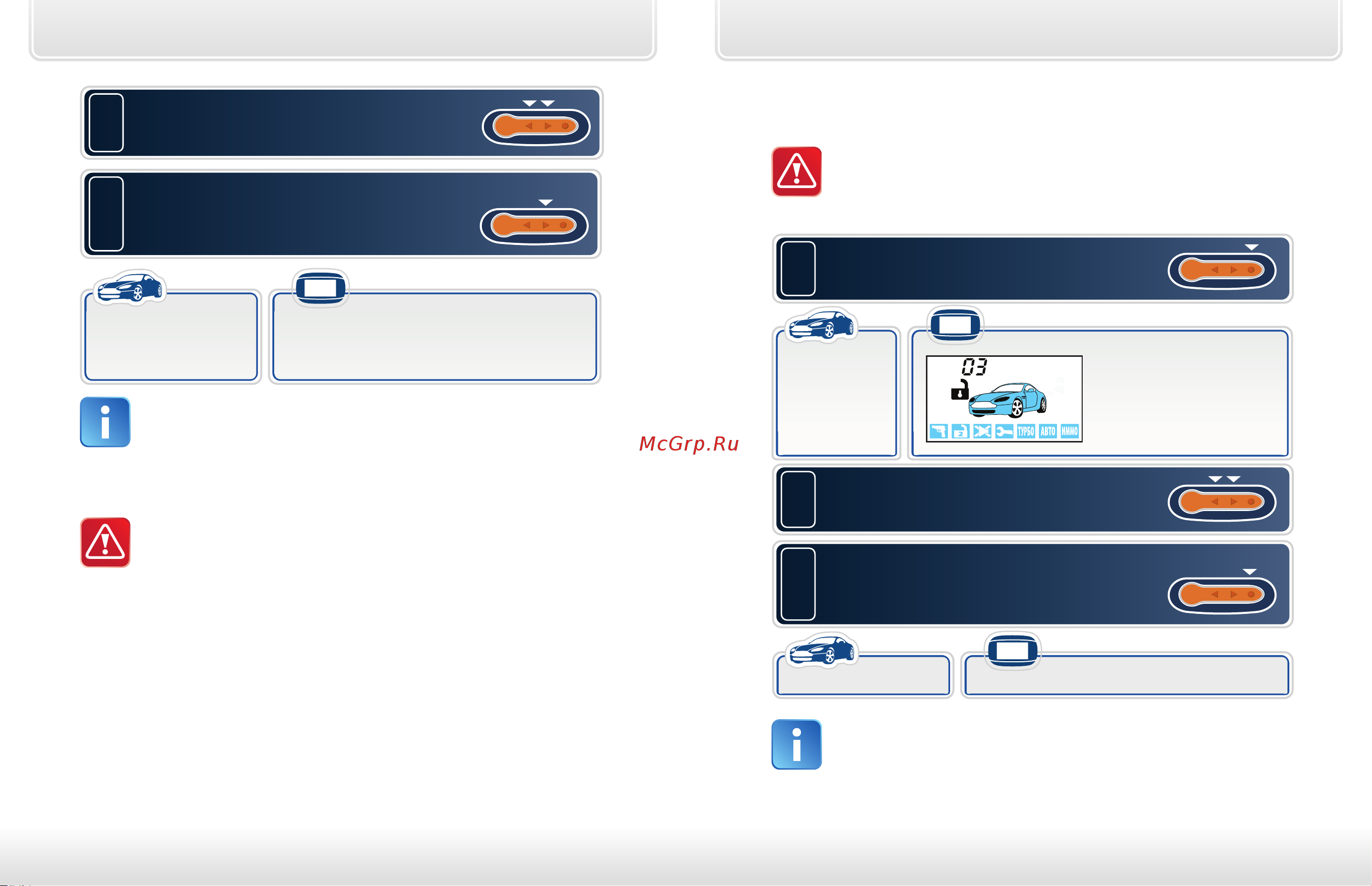

Настройка чувствительности встроенного датчика наклона
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности датчика наклона
соответствует значение 01. Минимальной чувствительности
соответствует значение 14.
Выключению датчика наклона соответствует значение 15.
• 3 световых
сигнала
• 2 звуковых
сигнала
• 3 световых сигнала
• прозвучит мелодичный
сигнал
• появится значение
чувствительности
датчика наклона
• 2 звуковых сигнала
1
2
3
При выключенном режиме охраны
нажмите кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
уровня чувствительности.
Для выхода из режима настройки
чувствительности нажмите
кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко.
брелок
брелок
Если после входа в режим настройки чувствительности
датчика наклона не нажимать на кнопки брелка, то через 15
секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
