StarLine B64 Dialog
38
инструкция по установке
39

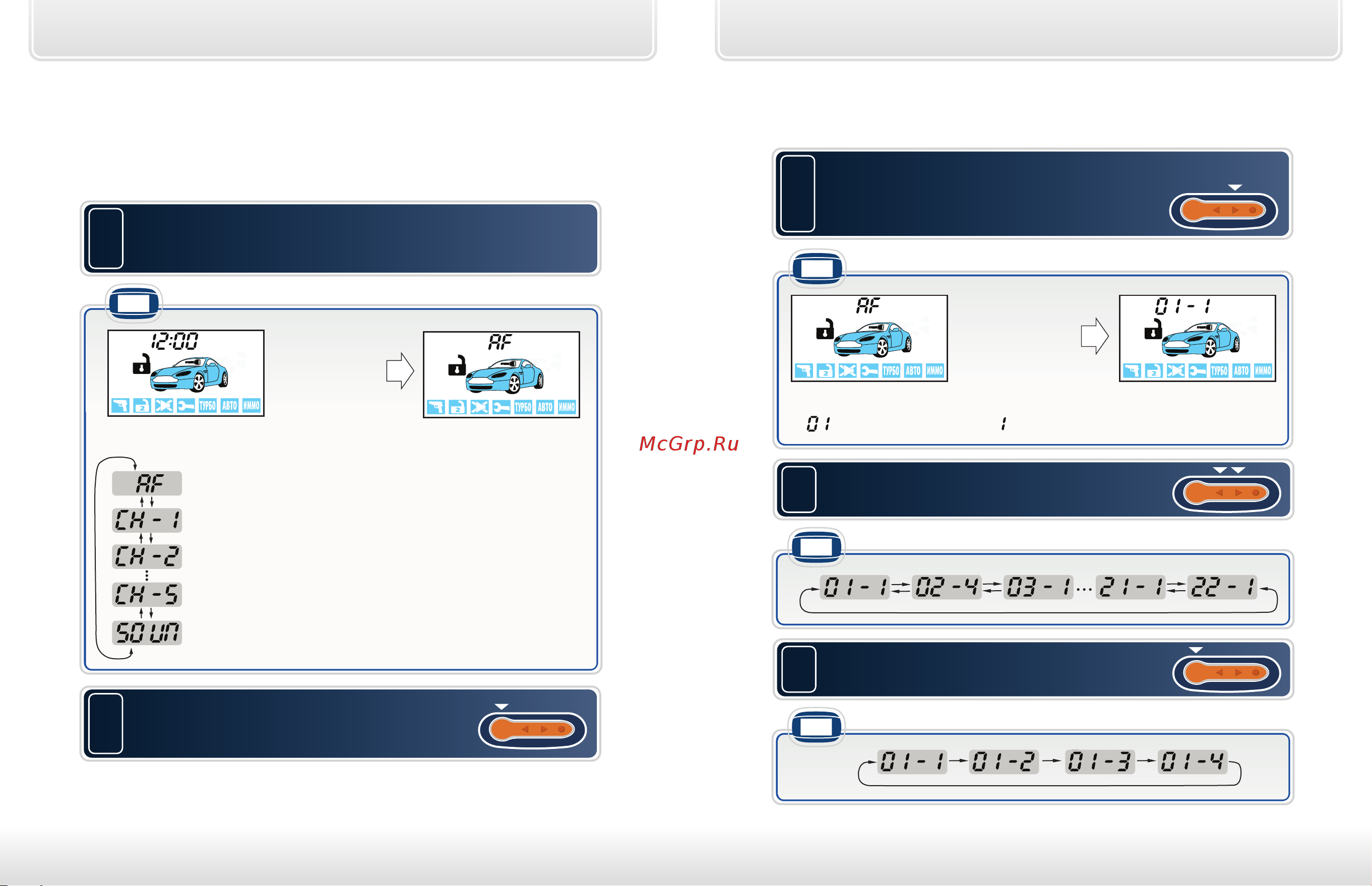

Главное меню программирования
функций сигнализации
Сервисные и охранные функции могут быть изменены с помощью
сервисной кнопки и брелка без доступа к центральному блоку.
• короткими нажатиями кнопок 2 (или 3) выберите
необходимый пункт:
последует
мелодичный
сигнал,
1
Для входа в главное меню программирования функций
при выключенном зажигании нажмите сервисную
кнопку 5 раз и включите зажигание:
– сервисные и охранные функции (см. таб. №1 стр. 41);
– гибкое программирование доп. канала №1 (см. стр. 53)
– гибкое программирование доп. канала №2 (см. стр. 53);
– гибкое программирование доп. канала №5 (см. стр. 53);
– громкость сигналов подтверждения (см. стр. 67);
брелок
2
Для выхода из главного меню
нажмите коротко кнопку 1 брелка
или выключите зажигание.
3 световых сигнала подтвердят выход из главного меню
программирования.
Программирование охранных
и сервисных функций
• появится индикация первой функции таблицы №1:
– номер функции, – состояние функции (вариант 1)
1
Войдите в главное меню программирования
функций (см. стр. 38), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
мелодичный
сигнал
2
Коротко нажимая кнопку 2 (или 3)
выберите необходимую функцию.
брелок
3
Коротко нажимайте кнопку 1 для выбора
необходимого состояния функции.
брелок
