Midea MDRE354FGF01M [39/57] Установка нижней двери
![Midea MDRE354FGF01M [39/57] Установка нижней двери](/views2/2017606/page39/bg27.png)

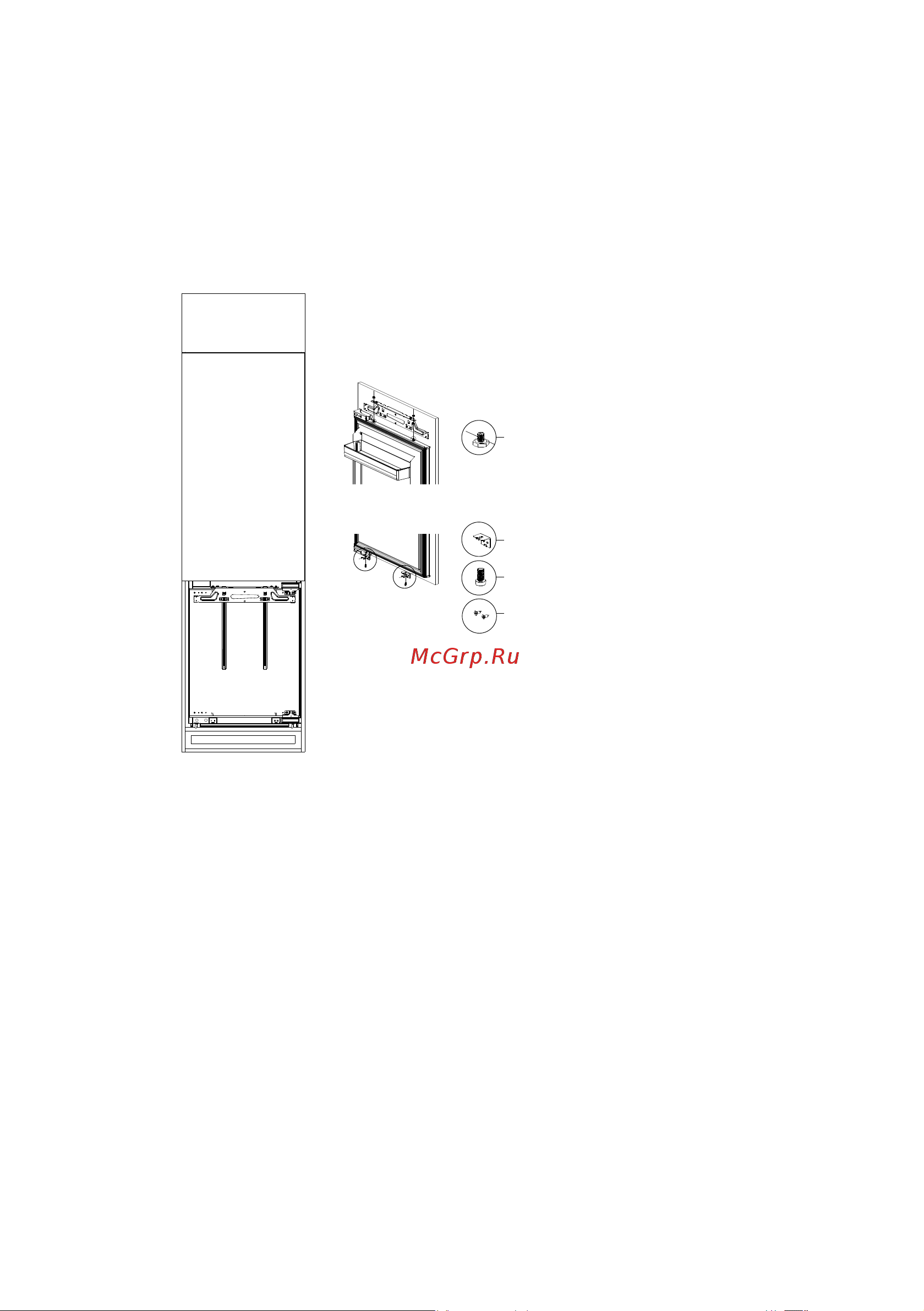

Установите собранную дверцу на стойку дверцы холодильника, затем закройте дверцу,
чтобы проверить крепление между декоративной дверью и шкафом, и закрепите ее
фланцевыми гайками после того, как убедитесь, что она закрывается правильно. Затем
установите нижнюю опору дверцы и зафиксируйте дверцу холодильной камеры и
декоративную дверцу шкафа при помощи винтов с потайной головкой и
крестообразным шлицем и саморезов с потайной головкой и крестообразным шлицем.
Обратитесь к разделу «Регулировка дверей шкафа» для получения информации о
регулировке дверей шкафа.
Стойка
Нижняя опора двери
Винт с потайной головкой,
крестовый шлиц
Саморез с потайной
головкой, крестовый шлиц
Установка нижней двери
Закройте нижнюю дверцу холодильника, выньте фиксирующую планку на нижней
дверце холодильника и поместите ее в установочное отверстие на фиксирующей
пластине нижней дверцы и прикрепите ее к нижней торцевой поверхности верхней
дверцы шкафа. Отрегулируйте крепежную пластину в сборе по центру и измерьте
расстояние (W) между центром среднего крепежного отверстия и боковым краем
шкафа. Сохраняйте положение установочного зажима неизменным; ослабьте гайки
фланца узла фиксирующей пластины и снимите узел фиксирующей пластины и
установочную планку.
RUS-13
