Действия

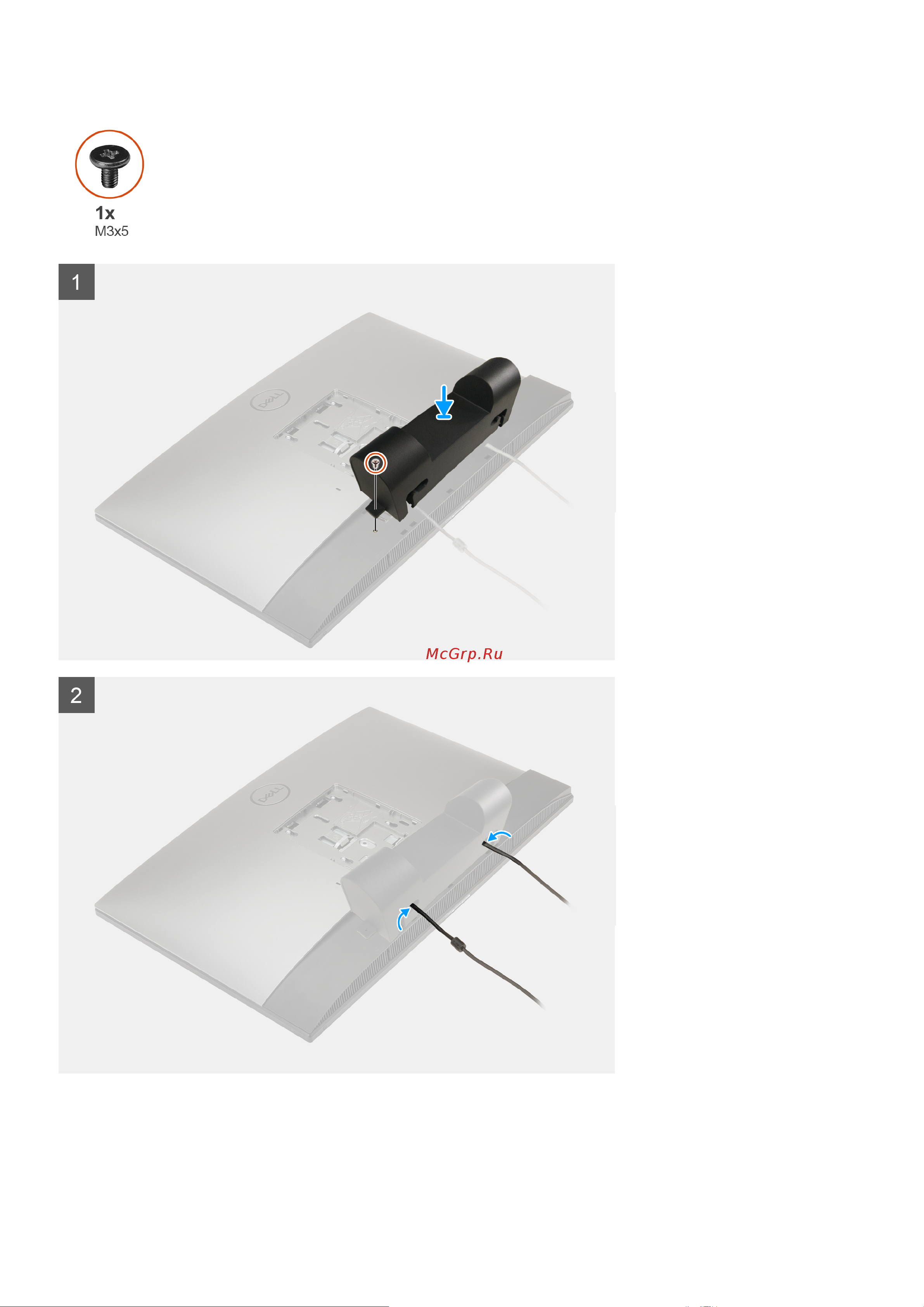

1. Проложите кабель питания через слоты на крышке панели разъемов.
2. Совместите отверстие для винта на крышке панели разъемов с отверстием для винта на нижней крышке.
3. Вкрутите обратно винт (M3x5), чтобы прикрепить кабельный короб к нижней крышке.
Извлечение и установка компонентов 21
