Установка твердотельного накопителя М.2 2230

Предварительные условия

ОСТОРОЖНО: Твердотельные диски хрупкие. Соблюдайте осторожность при обращении с твердотельным

диском.

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

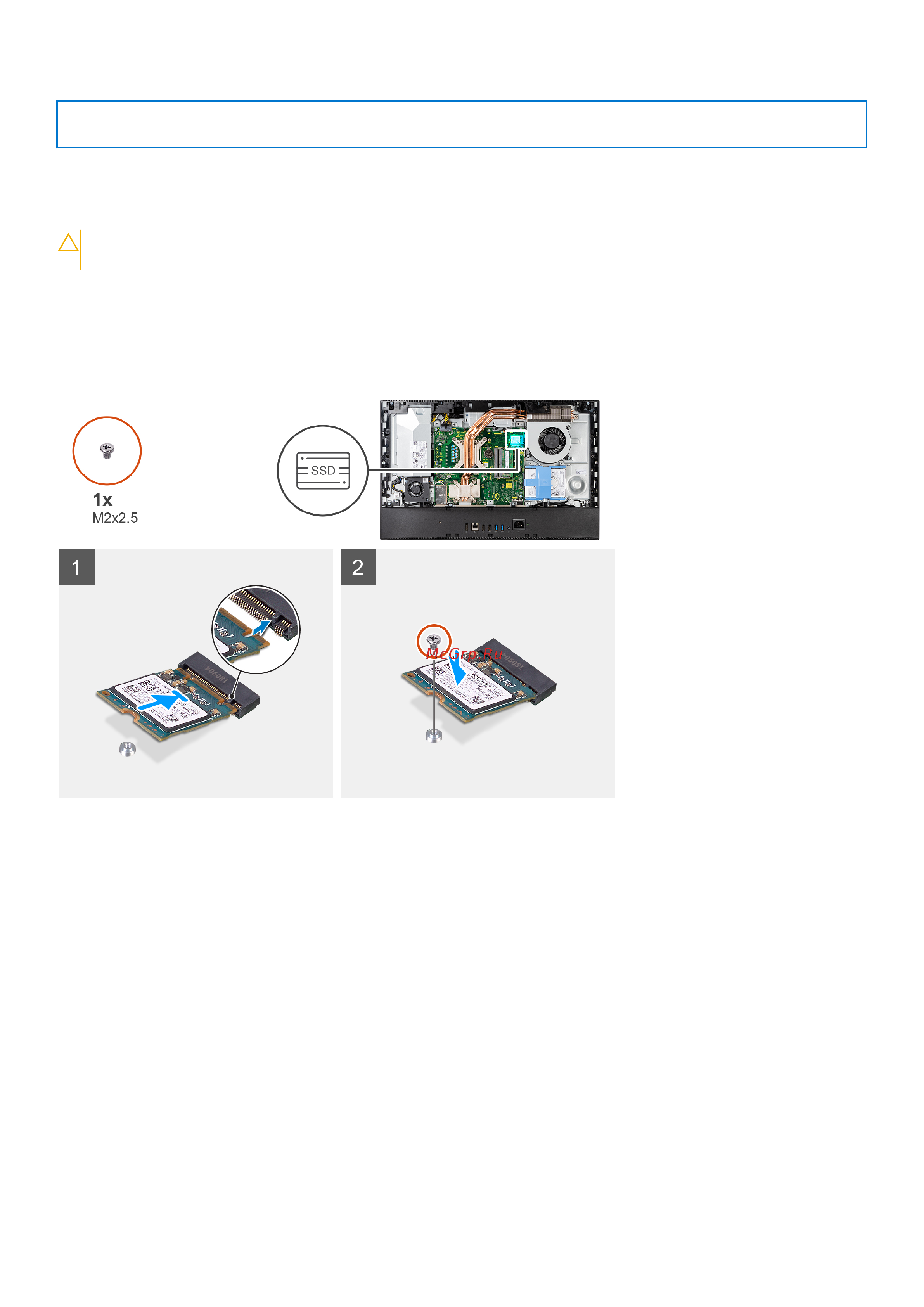

На следующем рисунке показано расположение твердотельного накопителя M.2 2230 и представлена процедура

установки.

Действия

1. Совместите выемку на твердотельном накопителе с выступом в слоте для платы M.2.

2. Вставьте твердотельный накопитель в слот для платы M.2 на системной плате.

3. Вкрутите обратно винт (M2x2,5), чтобы прикрепить твердотельный накопитель к системной плате.

Следующие действия

1. Установите защитную крышку системной платы.

2. Установите тыльную крышку.

3. Установите кабельный короб (опционально).

4. Установите подставку.

5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
