2. Сдвиньте радиатор с системной платы и основания дисплея в сборе, а затем снимите его.
Identifier GUID-8603E779-8E29-4FA2-9657-AFF292E68711
Version 2
Status Translation approved
Установка радиаторасистемы с архитектурой UMA
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
ПРИМЕЧАНИЕ: В случае замены системной платы или радиатора используйте теплопроводную накладку или
термопасту из комплекта поставки, чтобы обеспечить требуемую теплопроводность.
Об этой задаче

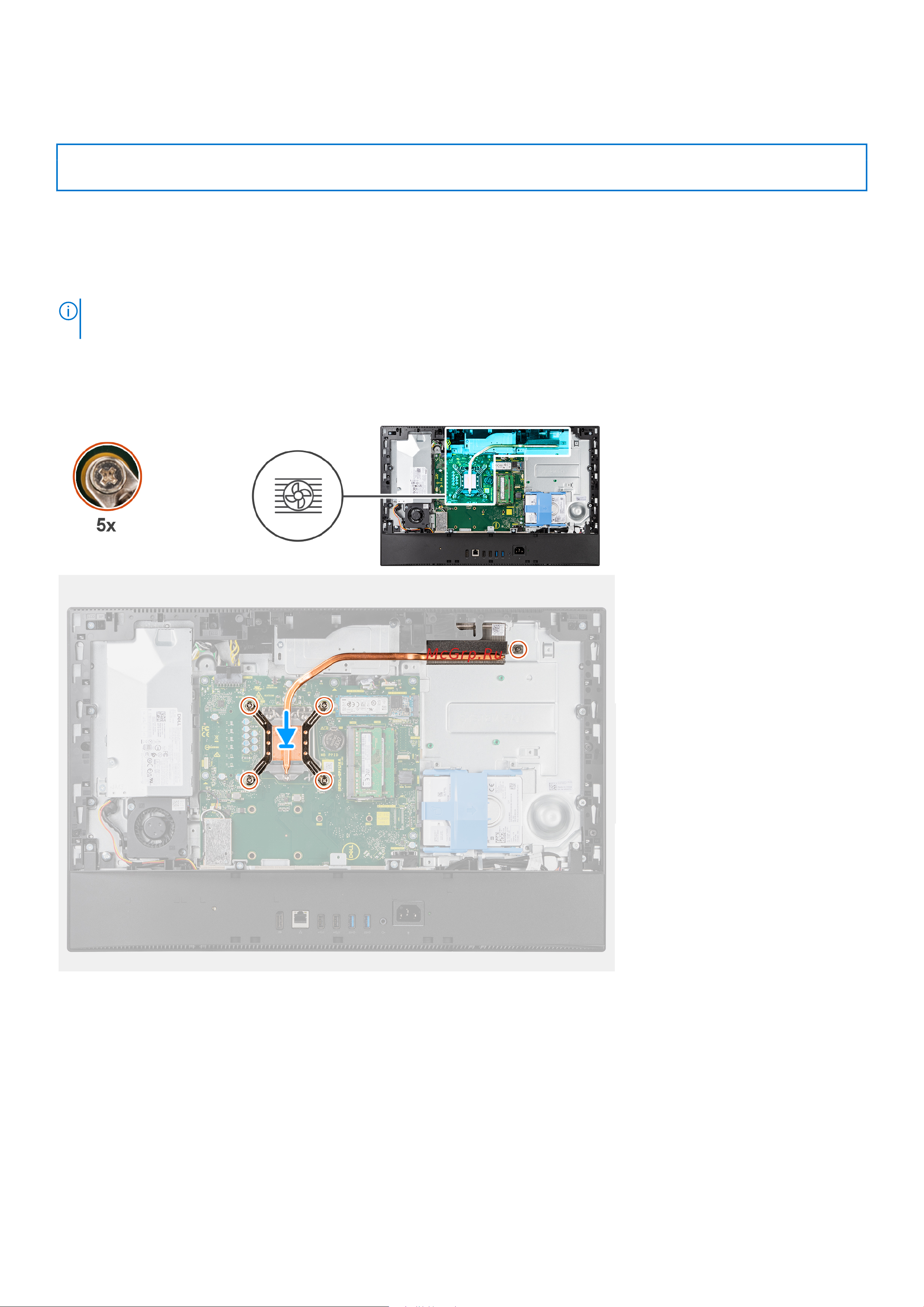

На следующем рисунке показано расположение радиатора и проиллюстрирована процедура установки.
Действия
1. Совместите отверстия для винтов на радиаторе с отверстиями для винтов на основании дисплея в сборе.
2. В последовательном порядке (как указано на радиаторе) затяните пять невыпадающих винтов, чтобы прикрепить
радиатор к системной плате и основанию дисплея в сборе.
Следующие действия
1. Установите системный вентилятор.
2. Установите защитную крышку системной платы.
3. Установите тыльную крышку.
Извлечение и установка компонентов 55
