Установка звуковой платы

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

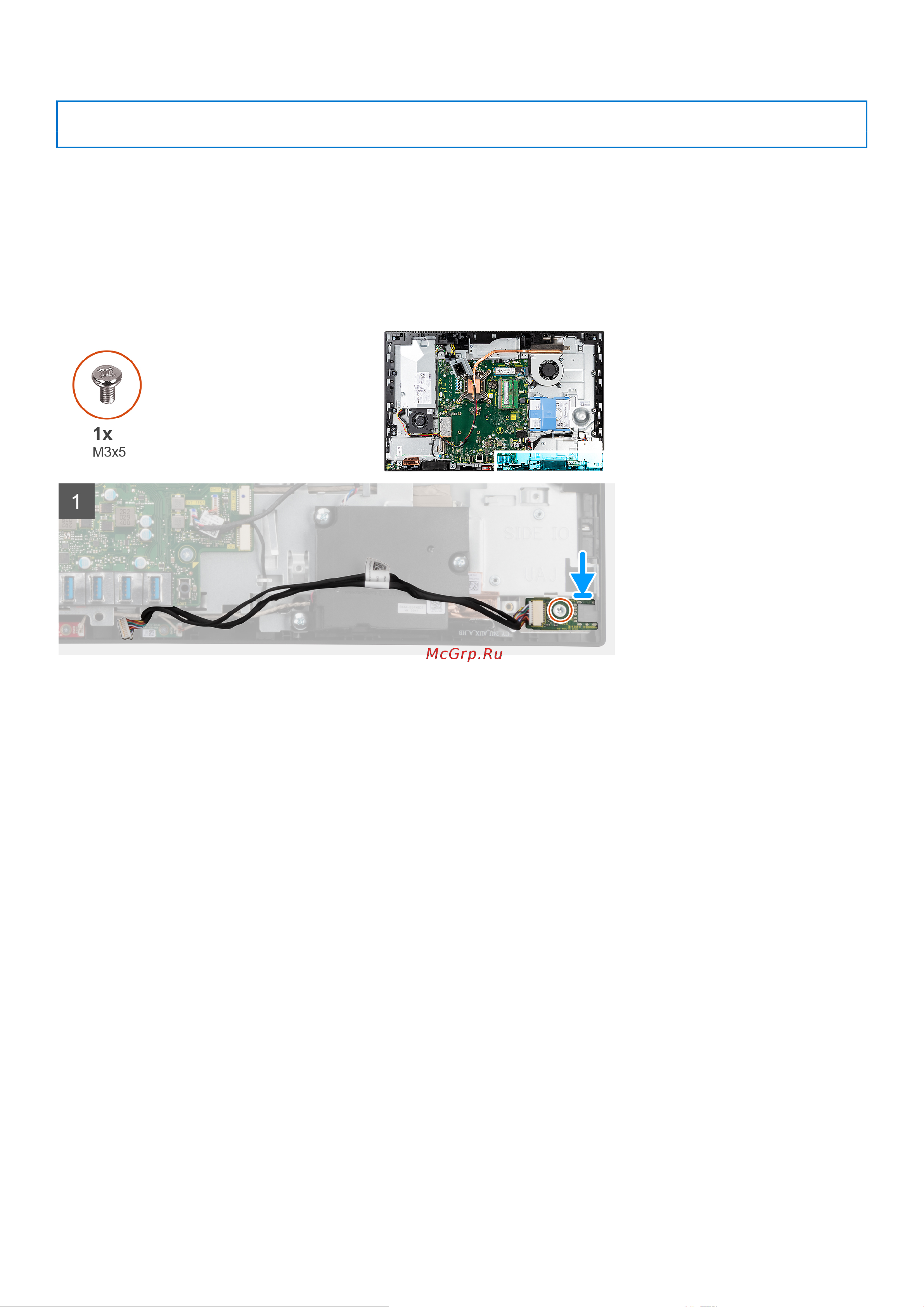

На следующем рисунке показано расположение звуковой платы и проиллюстрирована процедура извлечения.

Действия

1. Совместите резьбовые отверстия на звуковой плате и на основании дисплея в сборе.

2. Вкрутите обратно винт (M3x5), чтобы прикрепить звуковую плату к основанию дисплея в сборе.

3. Подсоедините кабель звуковой платы к системной плате.

Следующие действия

1. Установите боковую плату ввода-вывода.

2. Установите динамики.

3. Установите заднюю скобу для платы ввода-вывода.

4. Установите нижнюю крышку.

5. Установите плату беспроводной сети.

6. Установите защитную крышку системной платы.

7. Установите тыльную крышку.

8. Установите кабельный короб (опционально).

9. Установите подставку.

10. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
