Dell Optiplex 5490-3398 [77/115] Установка боковой платы ввода вывода

Действия

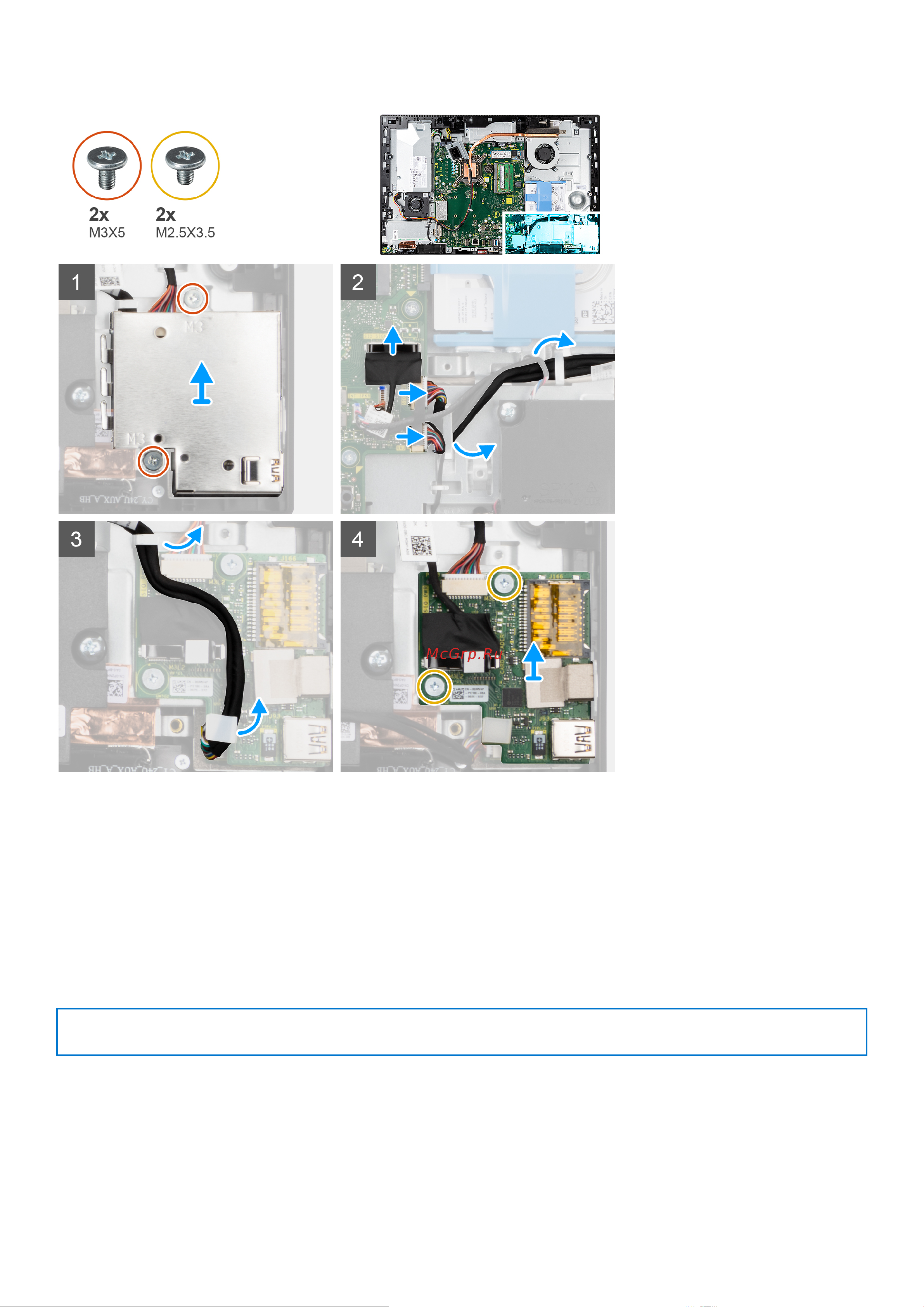

1. Открутите два винта (M3x5), которыми защитная крышка боковой платы ввода-вывода крепится к основанию дисплея

в сборе.

2. Снимите защитную крышку с боковой платы ввода-вывода.

3. Отсоедините сигнальный кабель SIO, кабель питания SIO и кабель звуковой платы от системной платы.

4. Извлеките сигнальный кабель SIO, кабель питания SIO и кабель звуковой платы из направляющих на основании

дисплея в сборе.

5. Открутите два винта (M2,5x3,5), которыми боковая плата ввода-вывода крепится к основанию дисплея в сборе.

6. Снимите боковую плату ввода-вывода вместе с кабелями с основания дисплея в сборе.

Identifier

GUID-60DAFAAB-66F7-411E-9D71-36859F0748E0

Version 2

Status Translation approved

Установка боковой платы ввода-вывода

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Извлечение и установка компонентов 77
