Dell Optiplex 5490-3398 [37/115] Установка системного вентилятора

5. Снимите экран системной платы.

Об этой задаче

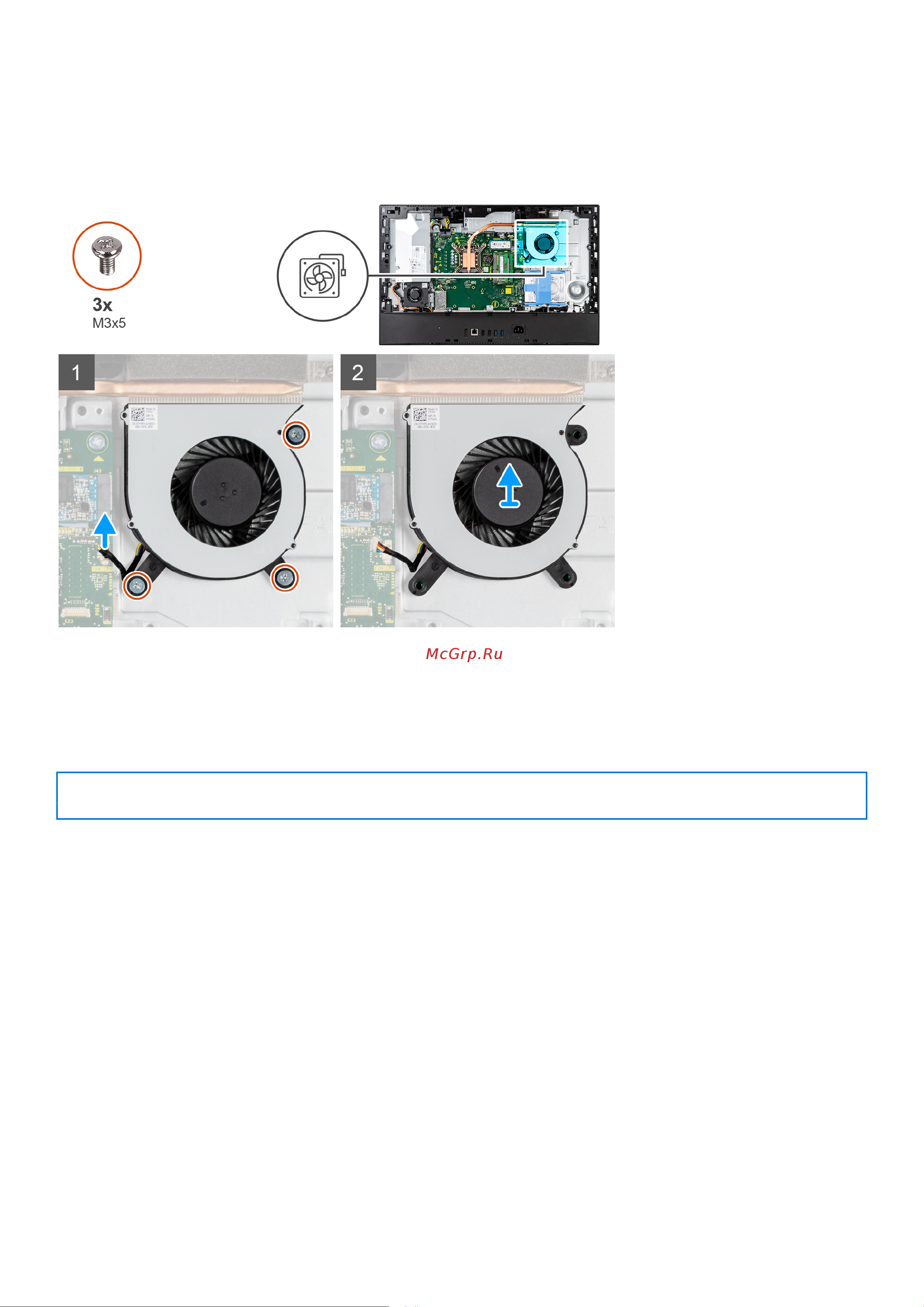

На следующем рисунке показано расположение системного вентилятора и проиллюстрирована процедура извлечения.

Действия

1. Отсоедините кабель вентилятора корпуса от системной платы.

2. Выверните три винта (M3x5), которыми системный вентилятор крепится к основанию дисплея в сборе.

3. Снимите системный вентилятор вместе с кабелем с основания дисплея в сборе.

Identifier

GUID-AF2D8C91-7736-430F-9753-AB518C84CF4C

Version 1

Status Translation approved

Установка системного вентилятора

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение системного вентилятора и наглядно показана процедура его установки.

Извлечение и установка компонентов 37
