Консоль задней платы ввода-вывода

Identifier GUID-E2E7FE70-99F2-447C-BE6A-FAE58424DEED

Version 1

Status Translation approved

Снятие задней скобы для платы ввода-вывода

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите подставку.

3. Снимите кабельный короб (опционально).

4. Снимите тыльную крышку.

5. Снимите экран системной платы.

6. Снимите нижнюю крышку.

Об этой задаче

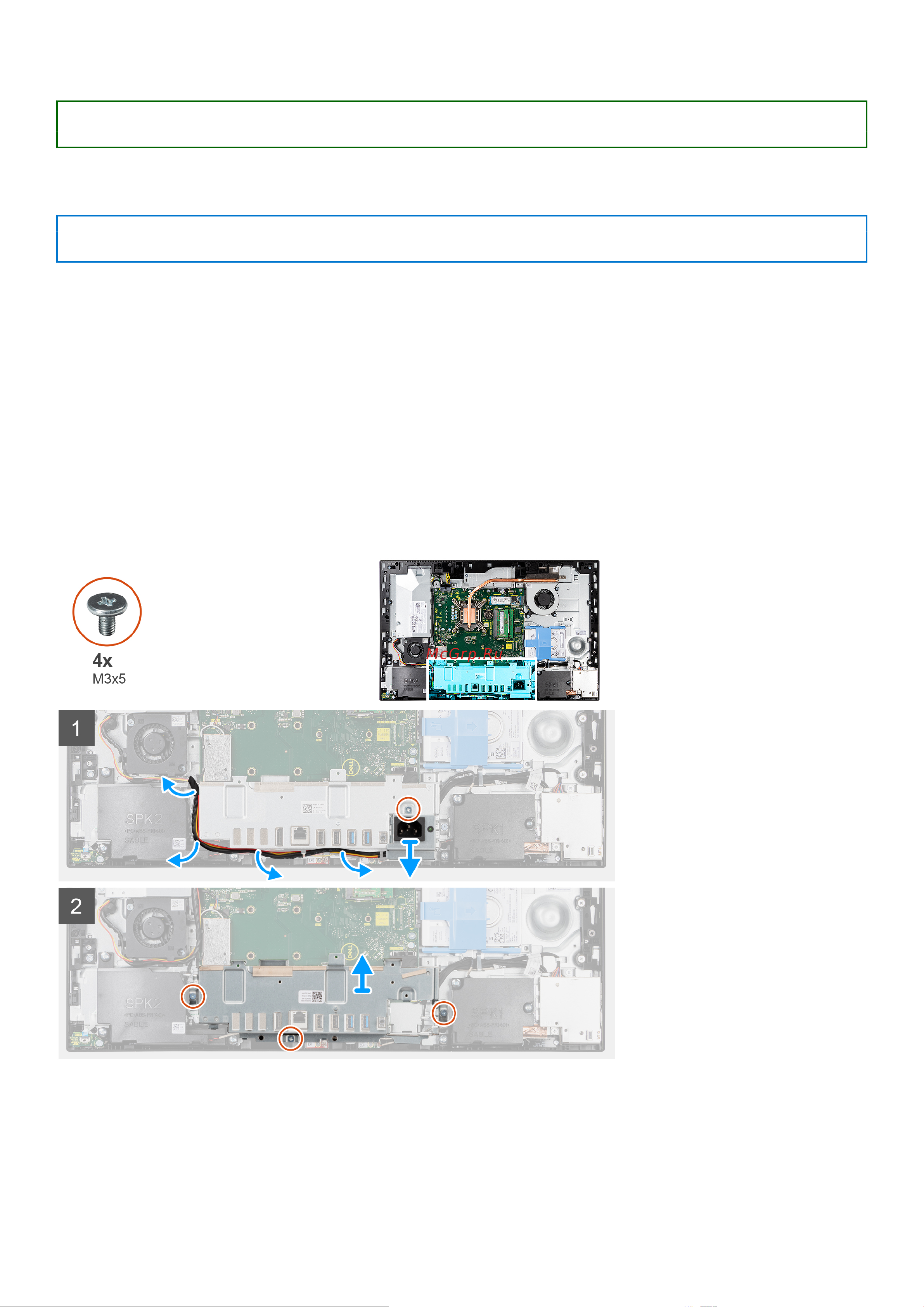

На следующем рисунке показано расположение задней крепежной скобы ввода-вывода и представлена процедура ее

снятия.

Действия

1. Выверните винт M3x5, которым гнездо разъема питания крепится к задней крепежной скобе ввода-вывода.

2. Извлеките кабель питания из направляющих на задней крепежной скобе ввода-вывода.

3. Сдвиньте гнездо разъема питания и отсоедините его от задней крепежной скобы ввода-вывода.
