Dell Optiplex 5490-3398 [41/115] Установка платы беспроводной сети

Действия

1. Открутите два винта (M2x2,5), которыми экран платы беспроводной связи крепится к системной плате.

2. Извлеките антенные кабели из направляющих на защитной крышке платы беспроводной сети.

3. Поднимите экран платы беспроводной связи и извлеките его из компьютера.

4. Выверните винт (M2x2,5), которым скоба платы беспроводной сети крепится к самой плате.

5. Сдвиньте и извлеките скобу платы беспроводной связи с платы.

6. Отсоедините антенные кабели от платы беспроводной сети.

7. Сдвиньте и извлеките плату беспроводной сети из соответствующего разъема.

Identifier

GUID-38C8D906-D5F2-4F35-89FA-31F4BEEB59DD

Version 1

Status Translation approved

Установка платы беспроводной сети

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

ОСТОРОЖНО: Во избежание повреждения платы беспроводной сети аккуратно прокладывайте антенные

кабели.

Об этой задаче

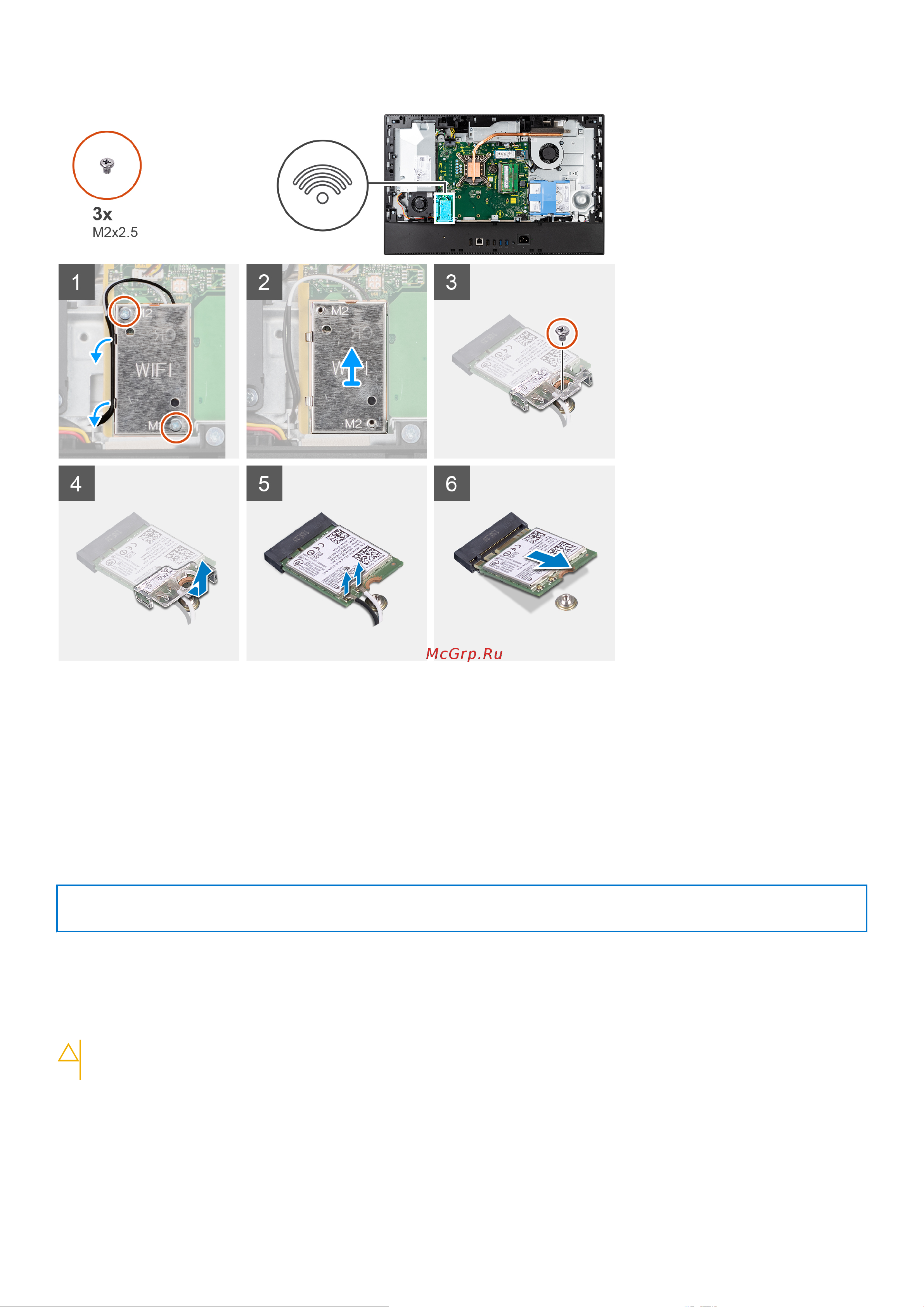

На следующем рисунке показано расположение платы беспроводной сети и проиллюстрирована процедура установки.

Извлечение и установка компонентов 41
