Dell Optiplex 5490-3398 [72/115] Извлечение платы кнопки питания

Identifier GUID-EC7A2916-B336-41E4-9C0D-C540B38F510C

Version 1

Status Translation Validated

Плата кнопки питания

Identifier GUID-B25DE90D-CDE4-4A5F-A7D9-DD31FAAFCB24

Version 1

Status Translation approved

Извлечение платы кнопки питания

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите подставку.

3. Снимите кабельный короб (опционально).

4. Снимите тыльную крышку.

5. Снимите экран системной платы.

6. Снимите нижнюю крышку.

7. Снимите заднюю крепежную скобу ввода-вывода.

8. Извлеките динамики.

Об этой задаче

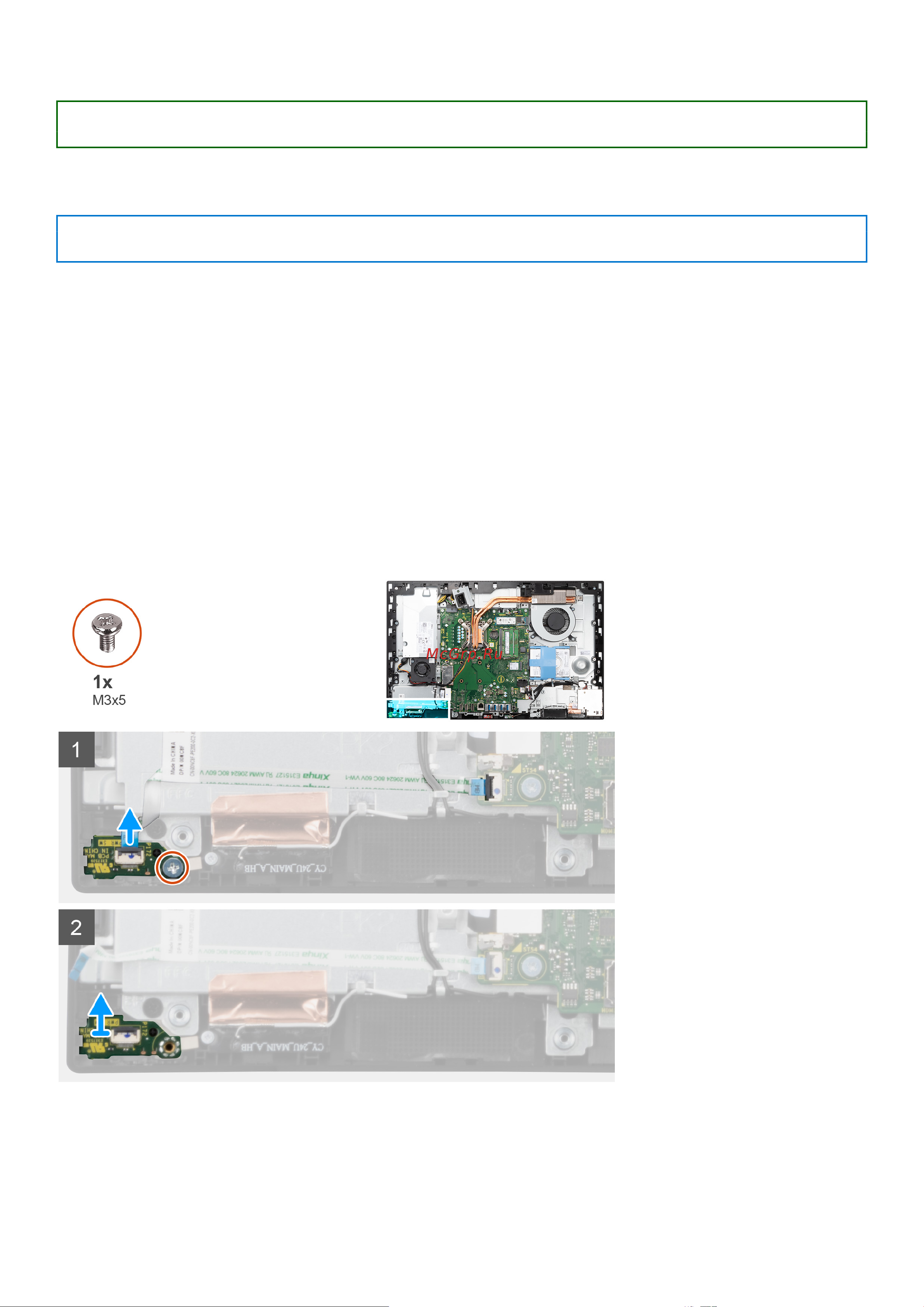

На следующем рисунке показано расположение платы кнопки питания и проиллюстрирована процедура извлечения.

Действия

1. Откройте защелку и отсоедините кабель платы кнопки питания от разъема на системной плате.

2. Выверните винт M3x5, которым плата кнопки питания крепится к средней раме.

72 Извлечение и установка компонентов
