3. Снимите плату кнопки питания со средней рамы.

Identifier GUID-33128048-6451-4357-BA00-5CB3B3E7058B

Version 2

Status Translation approved

Установка платы кнопки питания

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

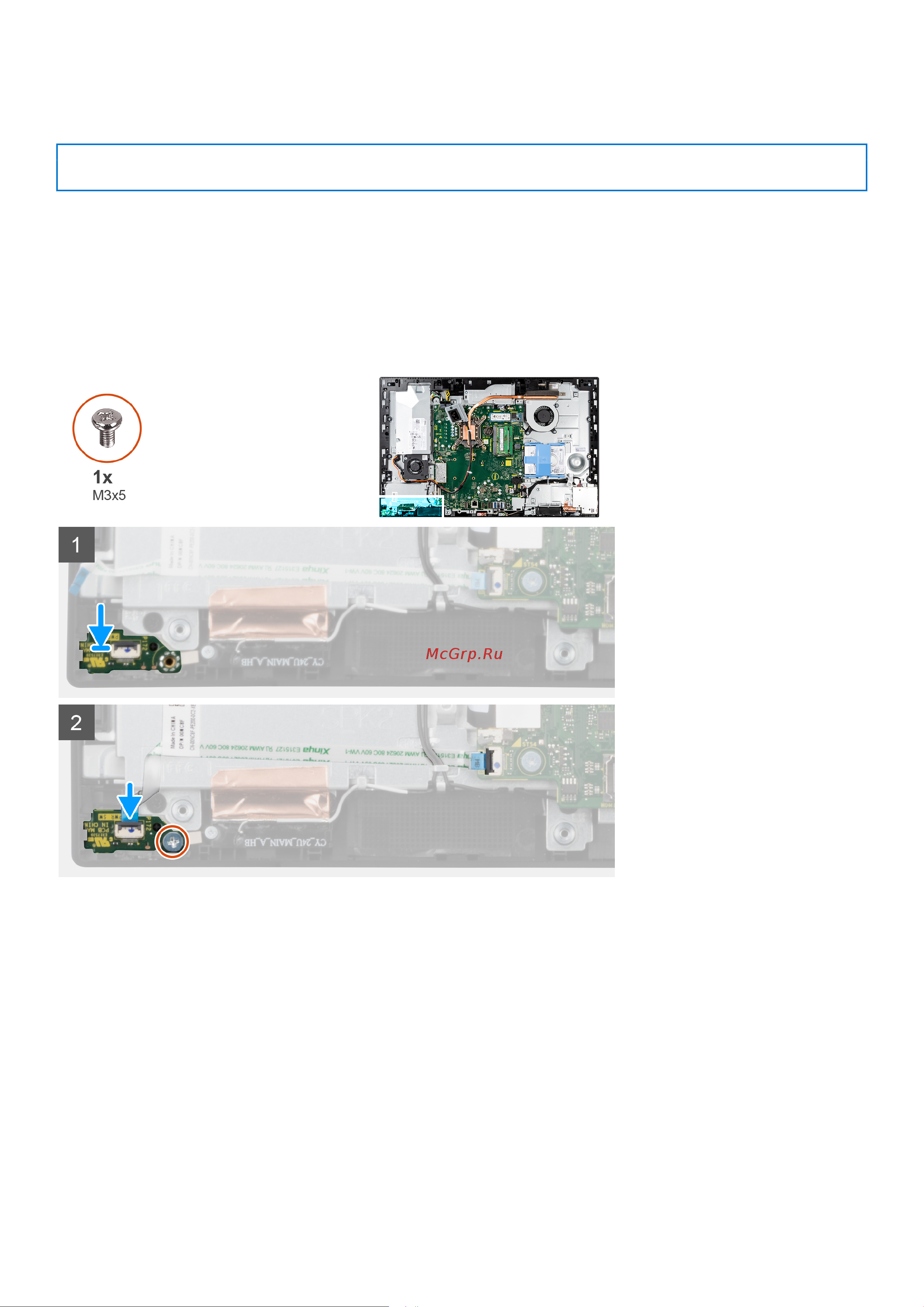

На следующем рисунке показано расположение платы кнопки питания и проиллюстрирована процедура установки.

Действия

1. Правильно сориентируйте и установите плату кнопки питания в паз на средней раме.

2. Вкрутите обратно винт (M3x5), чтобы прикрепить плату кнопки питания к средней раме.

3. Вставьте кабель платы кнопки питания в соответствующий разъем на системной плате и закройте защелку, чтобы

закрепить кабель.

Следующие действия

1. Установите динамики.

2. Установите заднюю скобу для платы ввода-вывода.

3. Установите нижнюю крышку.

4. Установите защитную крышку системной платы.

5. Установите тыльную крышку.

6. Установите кабельный короб (опционально).

7. Установите подставку.

Извлечение и установка компонентов 73
