Dell Optiplex 5490-3398 [75/115] Установка микрофонов

Действия

1. Отсоедините кабель микрофонов от системной платы и высвободите его из направляющих на основании дисплея в

сборе.

2. Открутите два винта (M2x2,5), которыми модули микрофона крепятся к средней раме.

3. Поднимите и извлеките модули микрофонов из гнезд на средней раме.

Identifier GUID-CA2CAC1B-A987-44BE-A9ED-EA0D4EFD0546

Version 2

Status Translation approved

Установка микрофонов

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

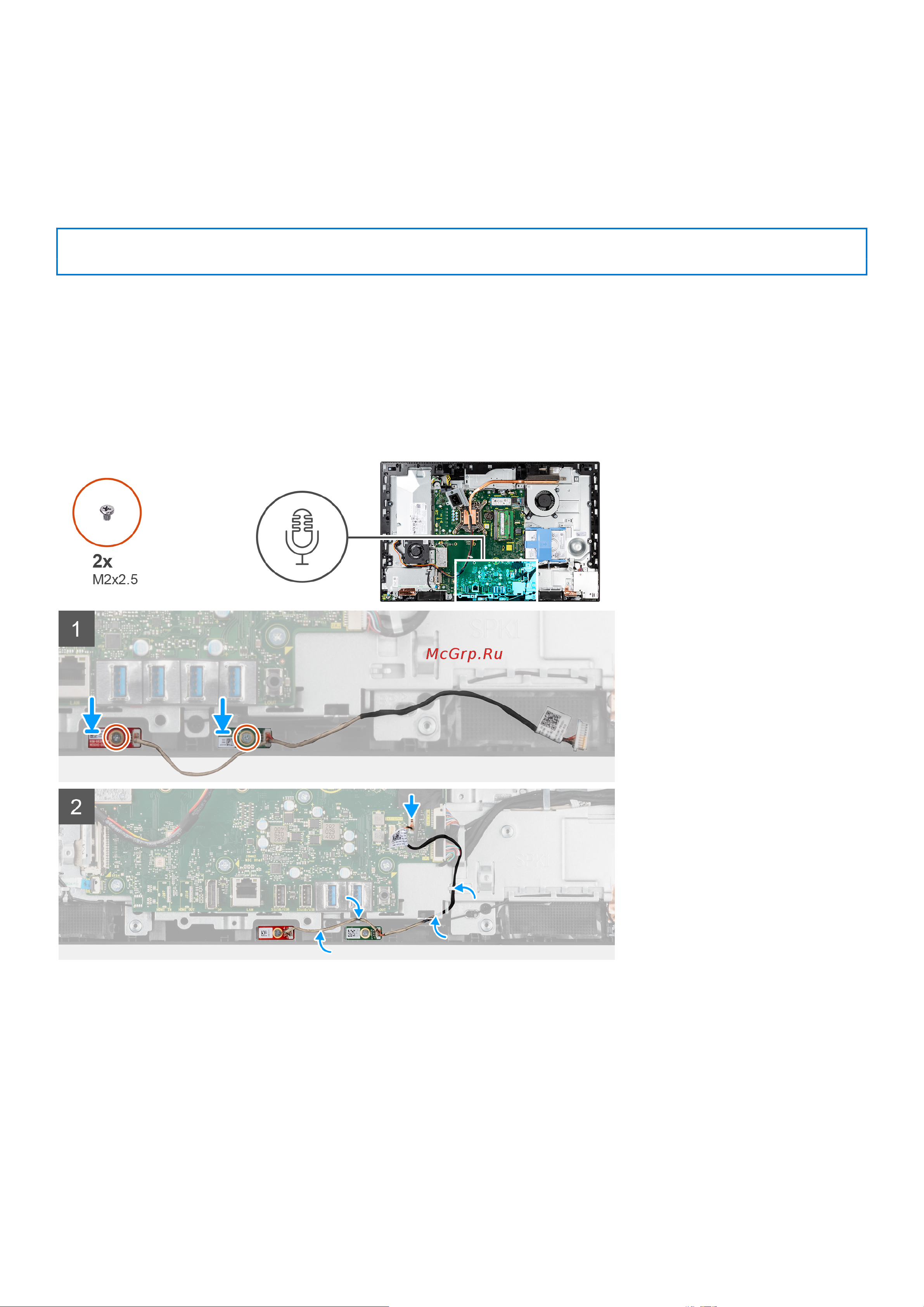

На следующем рисунке показано расположение микрофонов и проиллюстрирована процедура установки.

Действия

1. Совместите отверстия для винтов на модулях микрофонов с отверстиями для винтов на средней раме.

2. Вкрутите обратно два винта (M2x2,5), чтобы прикрепить модули микрофона к средней раме.

3. Проложите кабель микрофонов через направляющие на основании дисплея в сборе и подсоедините кабель к

системной плате.

Следующие действия

1. Установите динамики.

2. Установите заднюю скобу для платы ввода-вывода.

Извлечение и установка компонентов 75
