Dell Optiplex 5490-3398 [42/115] Таблица 2 цветовая схема антенных кабелей

Действия

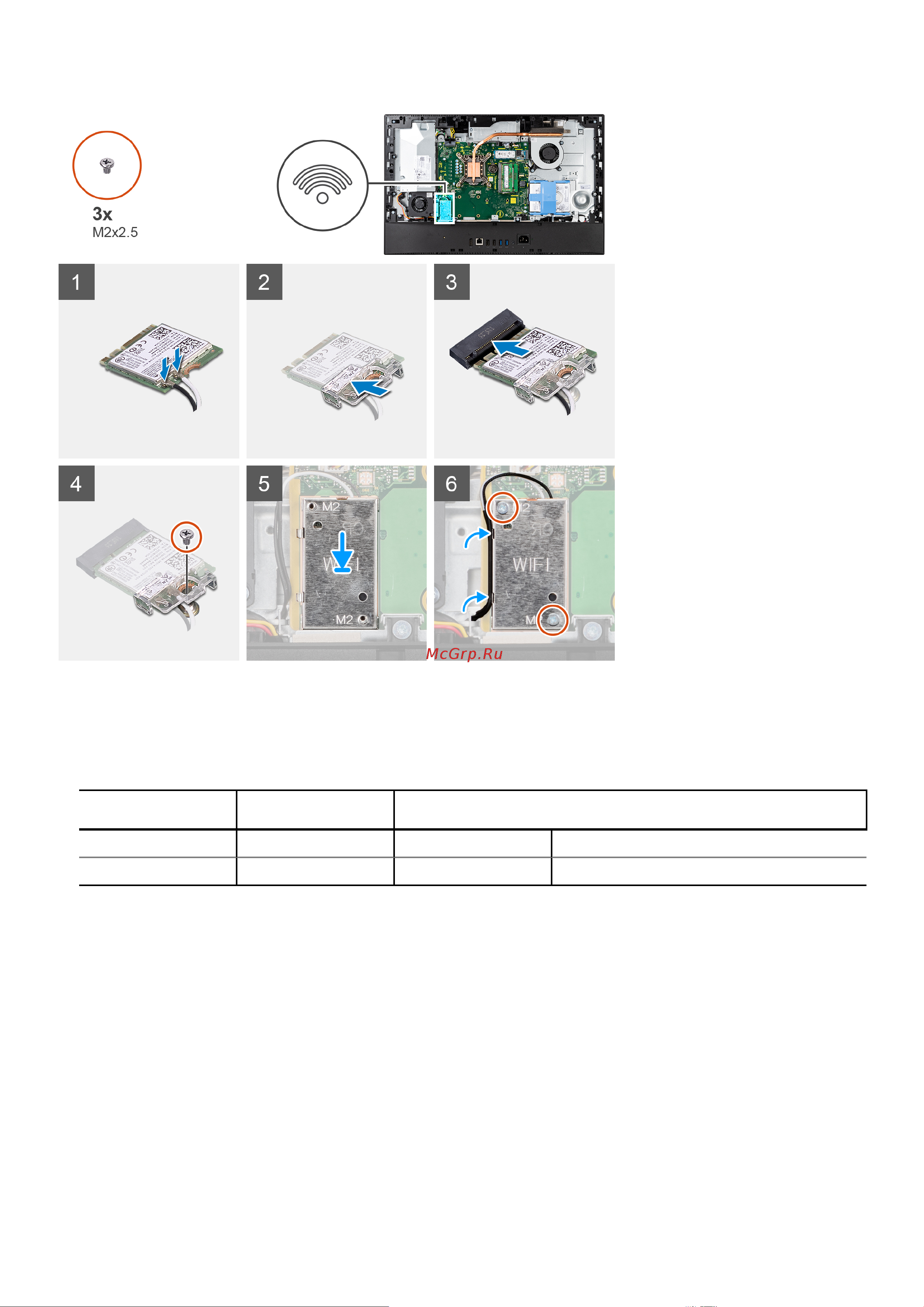

1. Подсоедините антенные кабели к плате беспроводной сети.

В следующей таблице приведена схема цветовых обозначений антенных кабелей.

Таблица 2. Цветовая схема антенных кабелей

Разъемы на плате

беспроводной сети

Цвет антенного

кабеля

Маркировка, выполненная трафаретным способом

Основная Белый ОСНОВНАЯ △ (белый треугольник)

Вспомогательная Черный AUX ▲ (черный треугольник)

2. Установите кронштейн платы беспроводной сети на саму плату.

3. Совместите выемку на плате беспроводной сети с выступом на разъеме платы.

4. Вставьте плату беспроводной сети под углом в соответствующий разъем платы беспроводной сети.

5. Вкрутите обратно винт (M2x2,5), чтобы прикрепить плату беспроводной сети и ее скобу к основанию дисплея в сборе.

6. Выровняйте и установите защитную крышку на плате беспроводной сети и системной плате.

7. Вкрутите обратно два винта (M2x2,5), чтобы прикрепить защитную крышку платы беспроводной сети к системной плате.

8. Проложите антенные кабели через направляющие в экране платы беспроводной связи.

Следующие действия

1. Установите защитную крышку системной платы.

2. Установите тыльную крышку.

3. Установите кабельный короб (опционально).

4. Установите подставку.

42 Извлечение и установка компонентов
