Dell Optiplex 5490-3398 [66/115] Установка системной платы

3. Отсоедините кабель блока питания от разъема на системной плате.

4. Отсоедините кабель вентилятора блока питания от разъема на системной плате.

5. Откройте защелку и отсоедините кабель платы кнопки питания от разъема на системной плате.

6. Отсоедините кабель динамиков от разъема на системной плате.

7. Отсоедините кабель модуля микрофона от разъема на системной плате.

8. Отсоедините сигнальный кабель SIO от разъема на системной плате.

9. Отсоедините кабель питания SIO от разъема на системной плате.

10. Отсоедините кабель звуковой платы от разъема на системной плате.

11. Отсоедините кабель системного вентилятора от разъема на системной плате.

12. Отсоедините кабель сенсорного экрана от разъема на системной плате.

13. Отсоедините кабель камеры от разъема на системной плате.

14. Открутите девять винтов (M3x5), которыми системная плата крепится к основанию дисплея в сборе.

15. Поднимите системную плату и извлеките ее из основания дисплея в сборе.

Identifier GUID-548C1E68-1424-46A2-8526-D17F43D0205A

Version 2

Status Translation approved

Установка системной платы

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

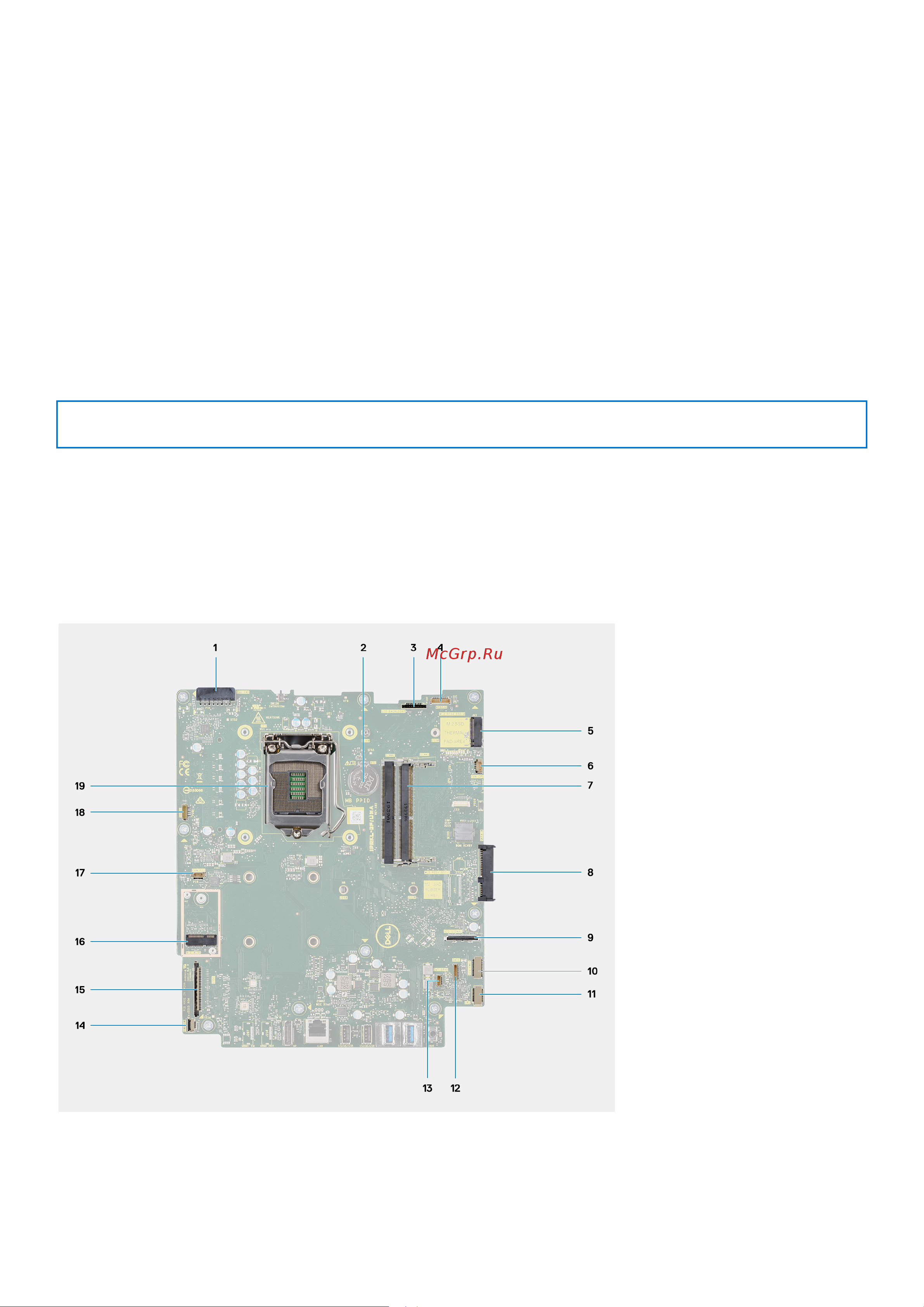

На следующем рисунке показаны разъемы на системной плате.

1. Разъем кабеля блока питания

2. Батарейка типа «таблетка»

3. Разъем кабеля подсветки дисплея

66 Извлечение и установка компонентов
