Dell Optiplex 5490-3398 Руководство по эксплуатации онлайн [67/115] 792093
![Dell Optiplex 5490-3398 Руководство по эксплуатации онлайн [67/115] 792093](/views2/2023847/page67/bg43.png)
4. Разъем кабеля камеры
5. Разъем твердотельного накопителя M.2 2230/2280
6. Разъем кабеля вентилятора процессора
7. Модули памяти
8. Разъем жесткого диска
9. Разъем сигнального кабеля SIO
10. Разъем кабеля питания SIO
11. Разъем кабеля звуковой платы
12. Разъем кабеля модуля микрофона
13. Разъем кабеля динамика
14. Разъем кабеля кнопки питания
15. Разъем кабеля дисплея
16. Разъем M.2 WLAN
17. Разъем кабеля вентилятора блока питания
18. Разъем кабеля сенсорного экрана
19. Процессор

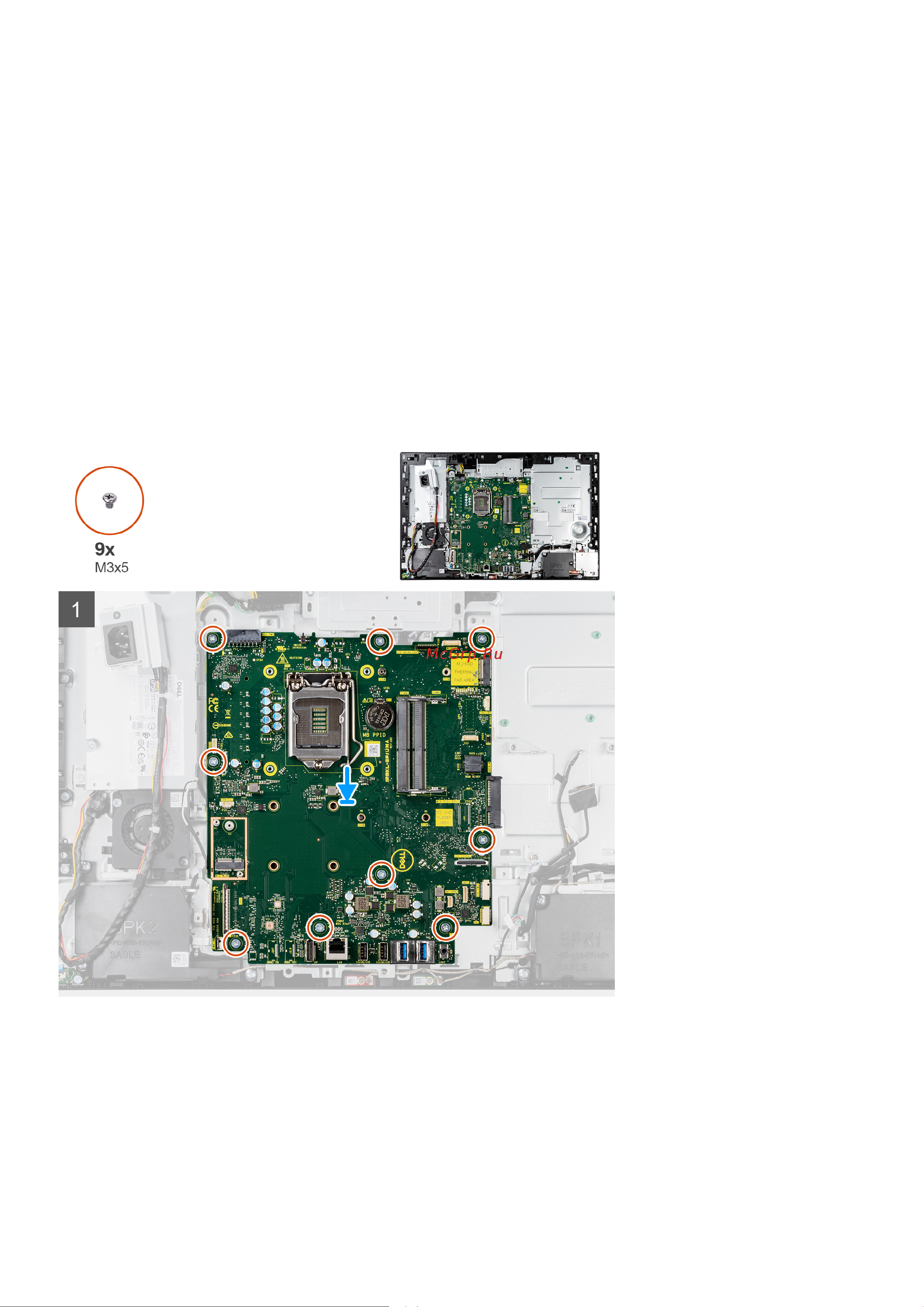

На следующем рисунке показано расположение системной платы и проиллюстрирована процедура установки.
Извлечение и установка компонентов 67
