Действия

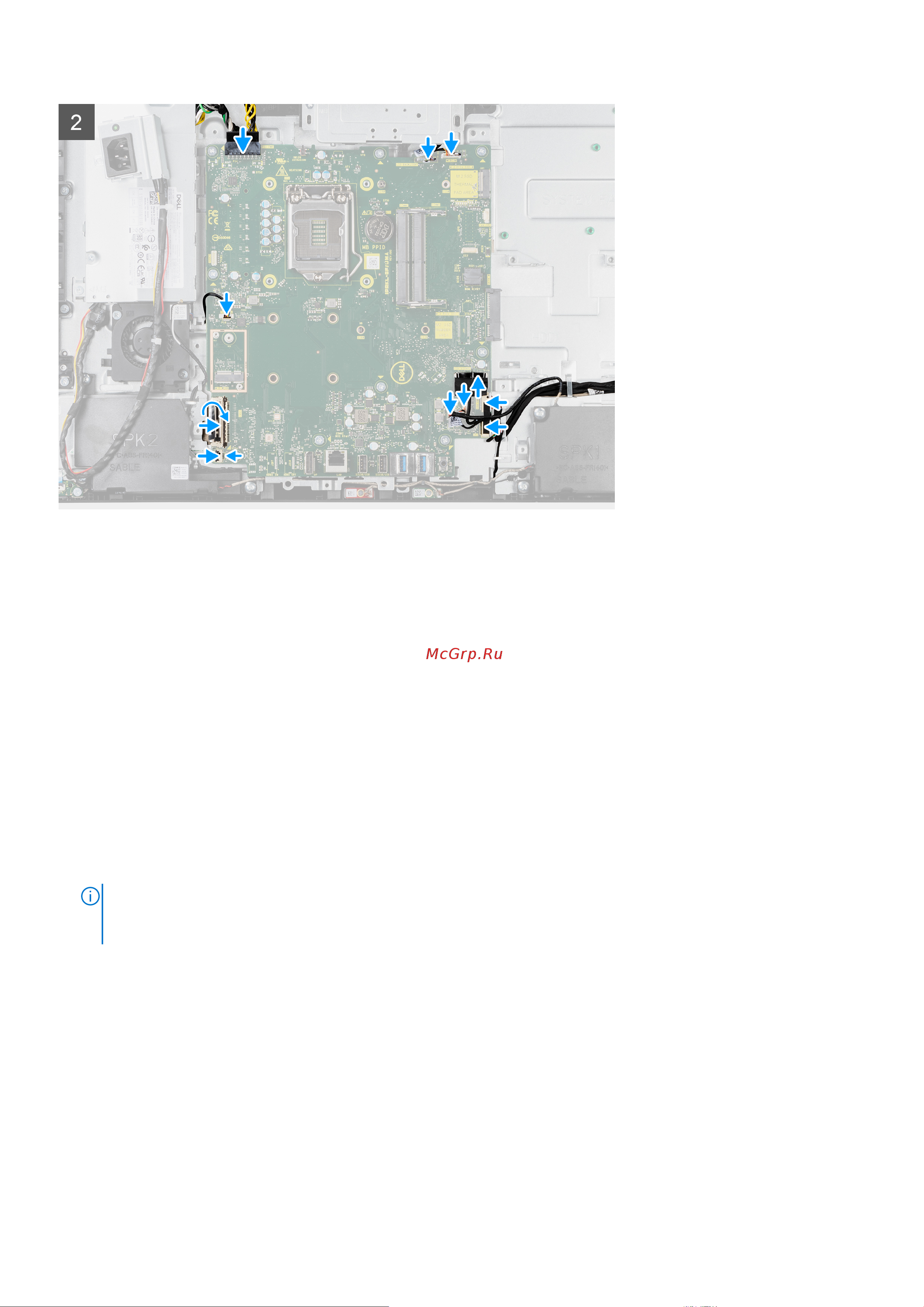

1. Совместите отверстия для винтов на системной плате с отверстиями на основании дисплея в сборе.

2. Вкрутите обратно девять винтов (M3x5), чтобы прикрепить системную плату к основанию дисплея в сборе.

3. Подсоедините кабель камеры к системной плате.

4. Подсоедините кабель сенсорного экрана к системной плате.

5. Подсоедините кабель системного вентилятора к системной плате.

6. Подсоедините кабель звуковой платы к системной плате.

7. Подсоедините кабель питания SIO к системной плате.

8. Подсоедините сигнальный кабель SIO к системной плате.

9. Подсоедините кабель модуля микрофона к системной плате.

10. Подключите кабель динамика к системной плате.

11. Подсоедините кабель платы ввода-вывода к системной плате и закройте защелку, чтобы зафиксировать кабель.

12. Подсоедините кабель вентилятора блока питания к системной плате.

13. Подсоедините кабель блока питания к системной плате.

14. Подключите кабель дисплея к системной плате.

15. Подсоедините кабель подсветки дисплея к системной плате.

ПРИМЕЧАНИЕ: Убедитесь, что кабель подсветки дисплея проложен под системной платой, а не сбоку от нее.

Это позволит предотвратить пережатие кабеля между системной платой и камерой. При пережатии кабель

повреждается, а камера не фиксируется в закрытом положении.

Следующие действия

1. Установите заднюю скобу для платы ввода-вывода.

2. Установите нижнюю крышку.

3. Установите батарейку типа «таблетка».

4. Установите процессор.

5. Установите радиатор.

6. Установите твердотельный накопитель M.2 2280.

7. Установите твердотельный накопитель М.2 2230.

8. Установите плату беспроводной сети.

9. Установите модули памяти.

10. Установите защитную крышку системной платы.

68 Извлечение и установка компонентов
