Dell Optiplex 5490-3398 Руководство по эксплуатации онлайн [64/115] 792093
![Dell Optiplex 5490-3398 Руководство по эксплуатации онлайн [64/115] 792093](/views2/2023847/page64/bg40.png)

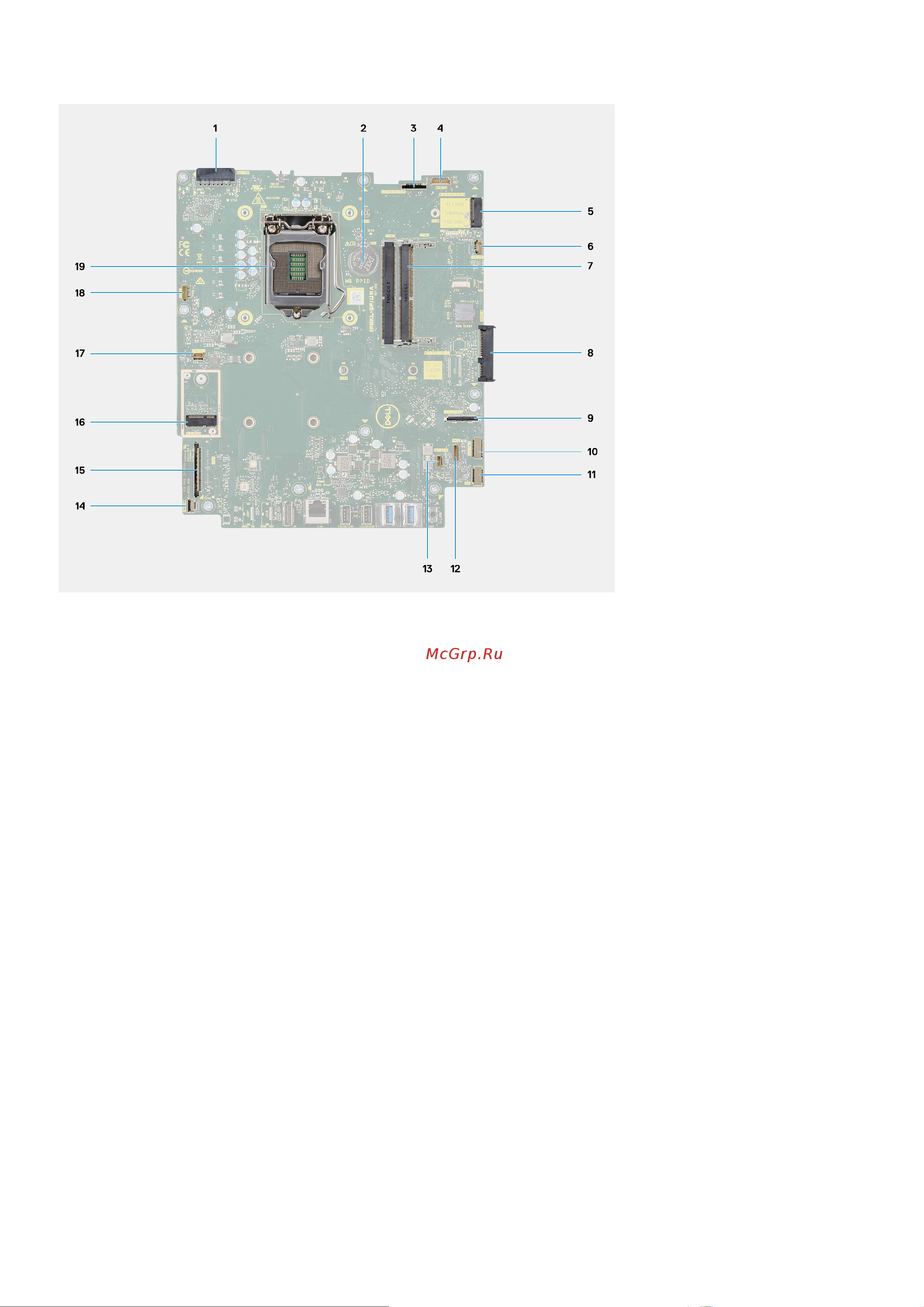

1. Разъем кабеля блока питания
2. Батарейка типа «таблетка»
3. Разъем кабеля подсветки дисплея
4. Разъем кабеля камеры
5. Разъем твердотельного накопителя M.2 2230/2280
6. Разъем кабеля вентилятора процессора
7. Модули памяти
8. Разъем жесткого диска
9. Разъем сигнального кабеля боковой платы ввода-вывода
10. Разъем кабеля питания боковой платы ввода-вывода
11. Разъем кабеля звуковой платы
12. Разъем кабеля модуля микрофона
13. Разъем кабеля динамика
14. Разъем кабеля кнопки питания
15. Разъем кабеля дисплея
16. Разъем M.2 WLAN
17. Разъем кабеля вентилятора блока питания
18. Разъем кабеля сенсорного экрана
19. Процессор
На следующем рисунке показано расположение системной платы и проиллюстрирована процедура извлечения.
64 Извлечение и установка компонентов
