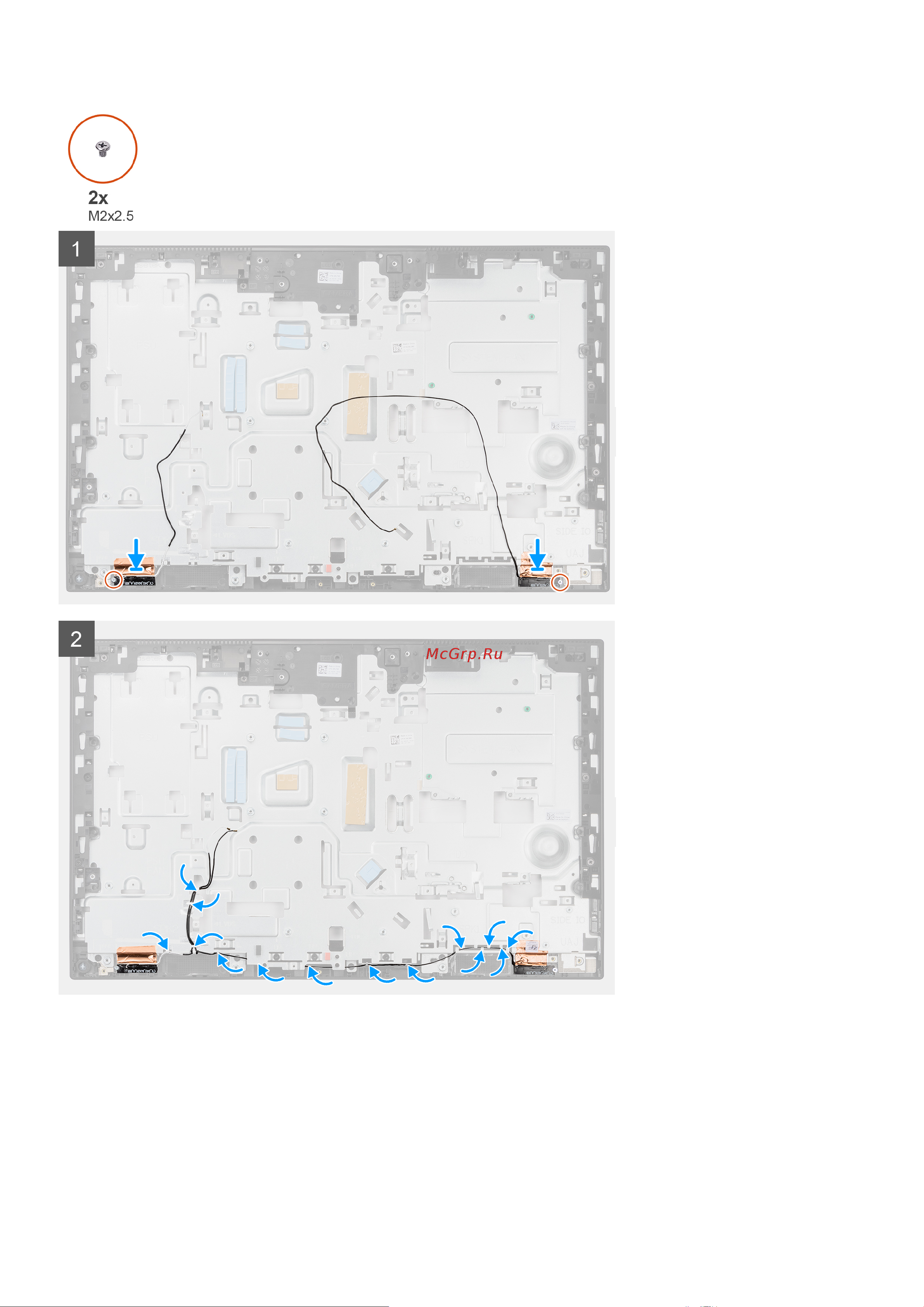

Действия
1. Правильно сориентируйте и вставьте антенные модули в гнезда на средней раме.
2. Прикрепите медную фольгу, чтобы зафиксировать антенные кабели на средней раме.
3. Вкрутите обратно два винта (M2x2,5), чтобы прикрепить антенные модули к средней раме.
4. Проложите кабели антенн через направляющие желобки в основании дисплея в сборе.
Извлечение и установка компонентов 83
