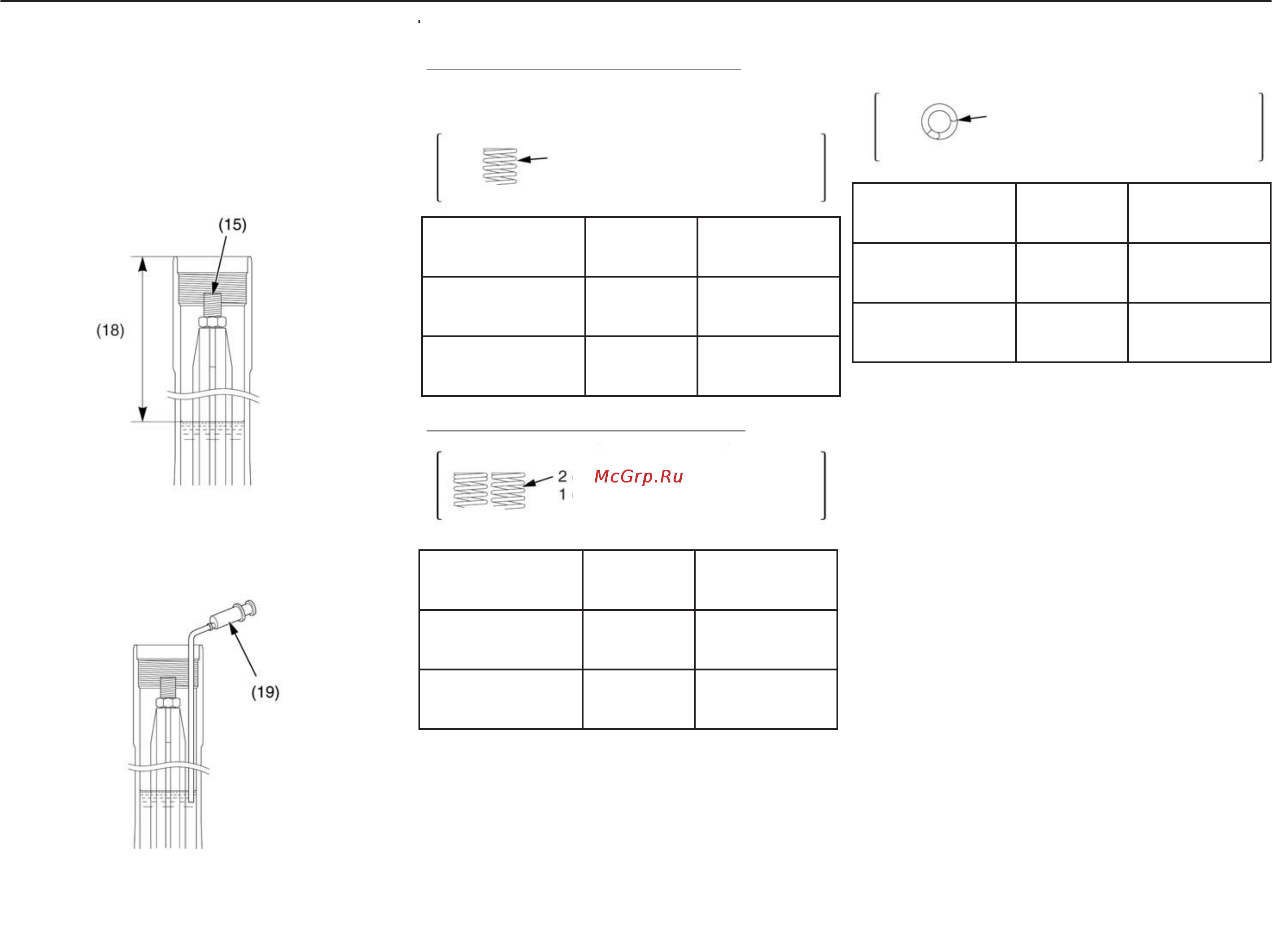

Регулировка передней подвески
96 Гоночные настройки мотоцикла
13. Залейте рекомендованное количество амортиза%
ционного масла в шток поршня (15), пока из его
верхней части не вытечет небольшое количества
масла. Отложите шток поршня примерно на минуту.
14. Держа трубу вилки вертикально, измерьте уровень
масла (18) от верхнего торца трубы до
амортизационного масла.
(15) поршневой шток (18) уровень масла
15. Приведите уровень масла в соответствие со
штатным, добавляя или убавляя масло с помощью
шприца (15), который может быть приобретен в
отделе послепродажного обслуживания.
(19) шприц
Уровень амортизационного масла (CRF150R)
Мягкая опционная (0,32 кгс*м) пружина вилки
Жесткая опционная (0,36 кгс*м) пружина вилки
Стандартная (0,34 кгс*м) пружина вилки
1 виток с обоих концов
Стандартный
уровень масла
[емкость]
123,0 мм
Максимальный
уровень масла
[емкость]
123,0 мм
Слегка жестче
в конце хода
сжатия.
Минимальный
уровень масла
[емкость]
189,0 мм
Слегка жестче
в конце хода
сжатия.
2 витка на одном конце;
1 виток на другом конце
Стандартный
уровень масла
[емкость]
127,7 мм
Максимальный
уровень масла
[емкость]
127,7 мм
Слегка жестче
в конце хода
сжатия.
Минимальный
уровень масла
[емкость]
193,7 мм
Слегка жестче
в конце хода
сжатия.
1 метки
Стандартный
уровень масла
[емкость]
128,3 м
Максимальный
уровень масла
[емкость]
128,3 мм
Слегка жестче
в конце хода
сжатия.
Минимальный
уровень масла
[емкость]
194,3 мм
Слегка жестче
в конце хода
сжатия.
