Полезные советы по регулировке и настройке карбюратора
116 Гоночные настройки мотоцикла
Сборка карбюратора производится в порядке, обратном
порядку разборки.
Устанавливается карбюратор в порядке, обратном
снятию.
• Правильно проложите тросы привода дроссельной
заслонки (1), троса системы горячего пуска (2) и
проводку датчика положения дроссельной заслонки.
• После установки карбюратора необходимо
отрегулировать свободный ход рукоятки
акселератора и рычага горячего пуска.•
• После установки карбюратора необходимо
проверить правильность установки штекера (3)
датчика положения дроссельной заслонки.
• После установки карбюратора необходимо проверку
правильности установки и отсутствие защемлений
воздуховодов (4) и переливной трубки (5).

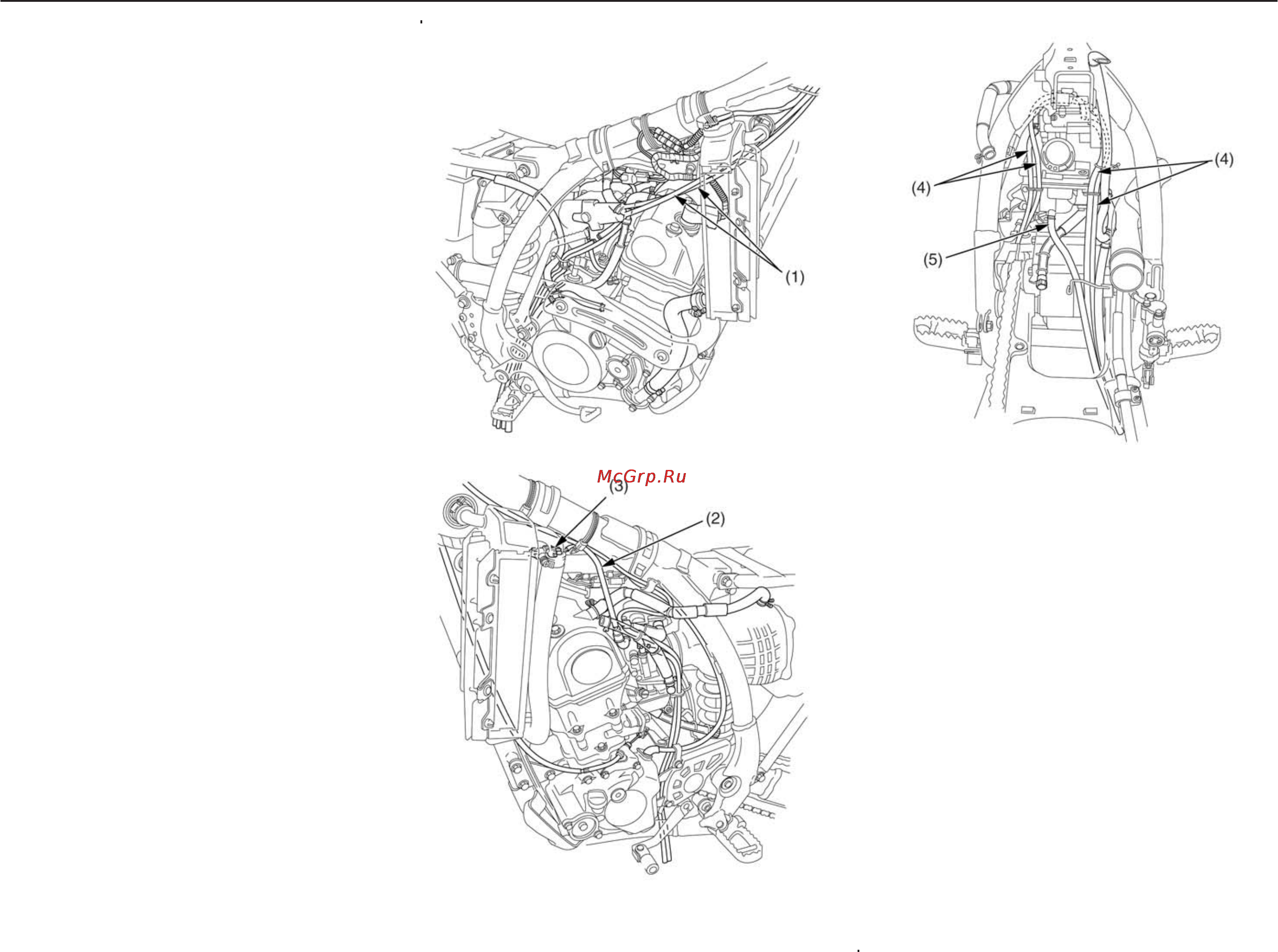

(1) тросы дроссельной заслонки
(2) трос системы "горячего" пуска
(3) штекер датчика положения дроссельной заслонки
(4) воздуховоды
(5) переливная трубка
