Выпускная труба/Глушитель
Обслуживание мотоцикла Honda 87
1. Установите новую прокладку (1) выпускной трубы как
показано на рисунке.
2. Установите выпускную трубу (2) и крепежные ее
гайки (3).

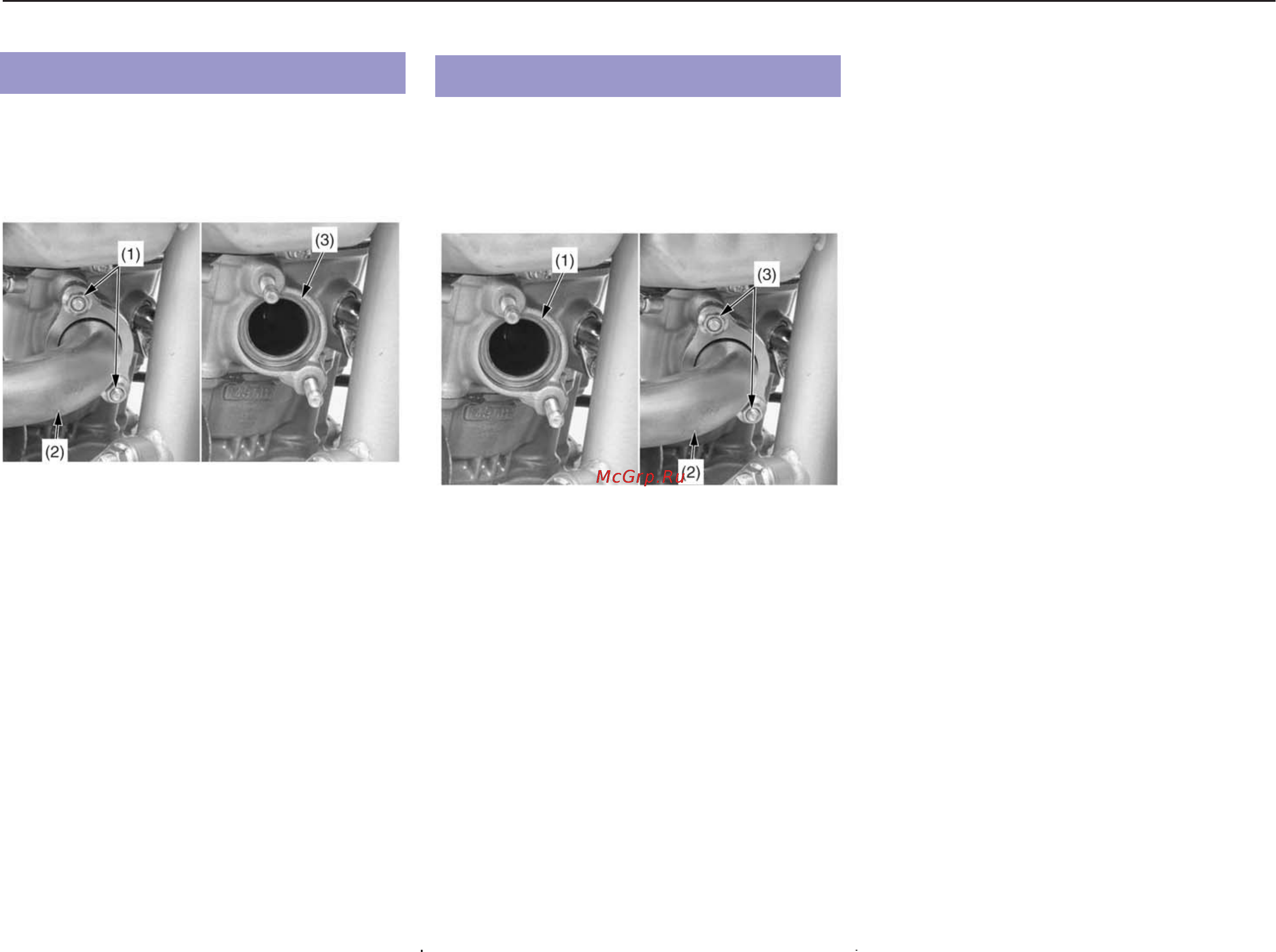

(1) прокладка выпускной трубы (новая)
(2) выпускная труба
(3) крепежные гайки выпускной системы
1. Снимите глушитель (стр. 85).
2. Снимите крепежные гайки (1) выпускной трубы,
выпускную трубу (2) и старую прокладку (3).
(1) крепежные гайки выпускной системы
(2) выпускная труба
(3) прокладка (старая)
3. Установите глушитель (стр. 86), но не затягивайте
болты.
4. Затяните крепежные гайки выпускной трубы c
требуемым моментом.
11 Нм
5. Затяните болт хомута глушителя и крепежные болты
глушителя (стр. 86).
6. Установка выполняется в порядке, обратном
процедуре снятия.
Установка выпускной трубы
Демонтаж выпускной трубы
