Воздухоочиститель
44 Обслуживание мотоцикла Honda
9. Установите воздухоочиститель в сборе в кожух.
• Установите узел воздухоочистителя фиксатором (8)
фильтрующего элемента вверх.
• Расположите защелку (9) фильтрующего элемента
между фиксаторами воздухоочистителя (10).
10. Установите на место и затяните крепежный болт .
воздухоочистителя (1).

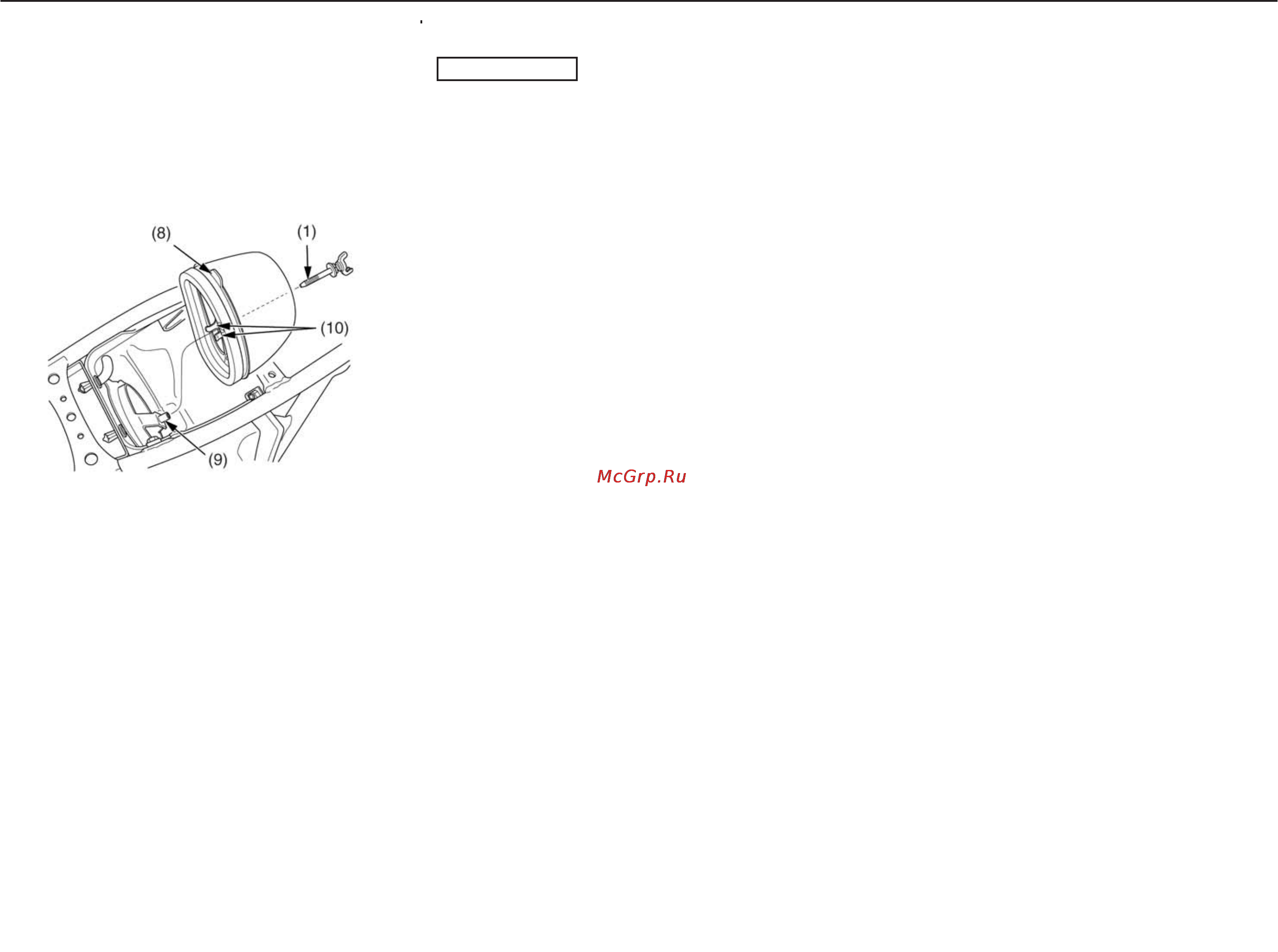

(1) крепежный болт воздухоочистителя
(8) фиксатор фильтрующего элемента
(9) защелка фильтрующего элемента
(10) фиксаторы держателя фильтрующего элемента
Неправильная установка узла воздухоочистителя может
привести к проникновению пыли и грязи в двигатель и
последующему повышенному износу поршневых колец и
цилиндра.
11. Установите на место седло (см. стр. 29).
ПРИМЕЧАНИЕ
