Подвеска
Обслуживание мотоцикла Honda 71
Перемещение качающегося рычага контролируется
одним гидравлическим амортизатором с алюминиевым
резервуаром, в котором содержится рабочая жидкость и
азот под давлением. Давление газа в резервуаре поддер%
живается в резиновом баллоне.
Регулировка степени предварительного сжатия пружины
и демпфирования (хода сжатия и отбоя) выполняется в
зависимости от веса водителя и условий езды (стр. 106).
Не пытайтесь самостоятельно разбирать или ремонти%
ровать демпфирующее устройство, для выполнения этих
работ обратитесь к официальному дилеру Honda.
Указания, приводимые в настоящем Руководстве по
эксплуатации, ограничиваются исключительно регули%
ровкой узла амортизатора.
• Перед проведением любых регулировок задней
подвески необходимо выполнить обкатку мотоцикла
в течение часа со стандартными настройками.
• Все регулировки демпфирующего усилия хода
сжатия и отбоя необходимо производить в полном
соответствии с рекомендациями, приведенными на
стр. 103. (Регулируя по два%три щелчка за раз вы
можете пропустить положение наилучшей регули%
ровки.) После регулировки произведите тестовую
поездку.
• Если задняя подвеска слишком жесткая или мягкая,
отрегулируйте ее характеристики с помощью
регуляторов демпфирующего усилия сжатия и отбоя
в соответствии с процедурами, описанными на стр.
103. Выставив регуляторами необходимые установ%
ки, вы можете выполнить тонкие настройки поворо%
том регуляторов с шагом в пол оборота или один
оборот.
• Если не удается выставить необходимые регули%
ровки, необходимо вернуться к стандартной наст%
ройке и выполнить процедуру с начала.

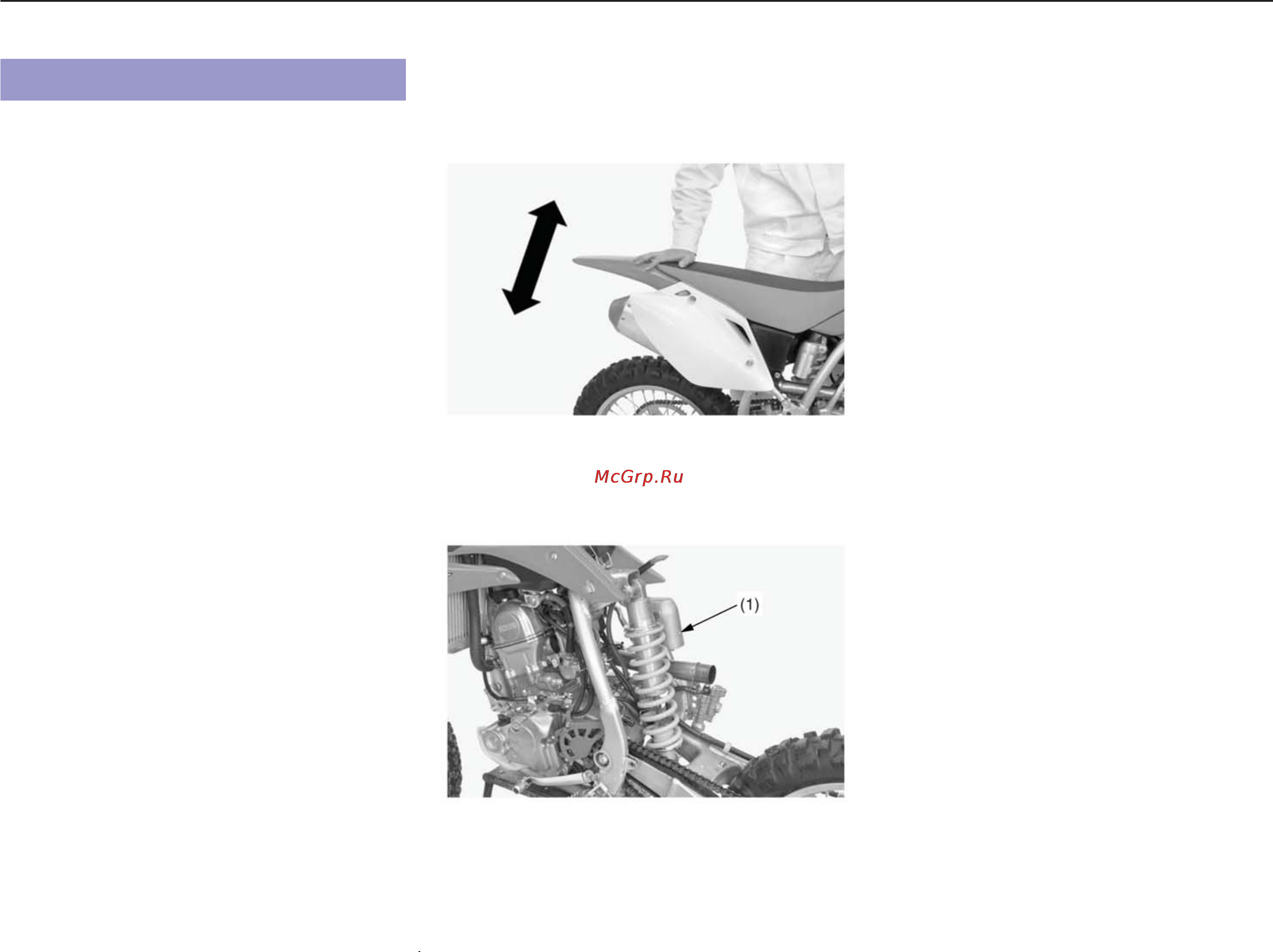

1. Для проверки плавности работы подвески
необходимо покачать заднюю часть мотоцикла вниз%
вверх.
2. Снимите подрамник (стр. 32).
3. Проверьте исправность и целостность пружины.
4. Убедитесь в том, что шток (1) заднего амортизатора
не погнут. Убедитесь в отсутствии протечек.
(1) задний амортизатор
5. Для проверки наличия изношенных или ослабших
подшипников необходимо покачать заднее колесо из
стороны в сторону. Колесо не должно перемещаться.
Если колесо перемещается, обратитесь к офи%
циальному дилеру Honda для проверки и возможной
замены подшипников.
Проверка задней подвески
