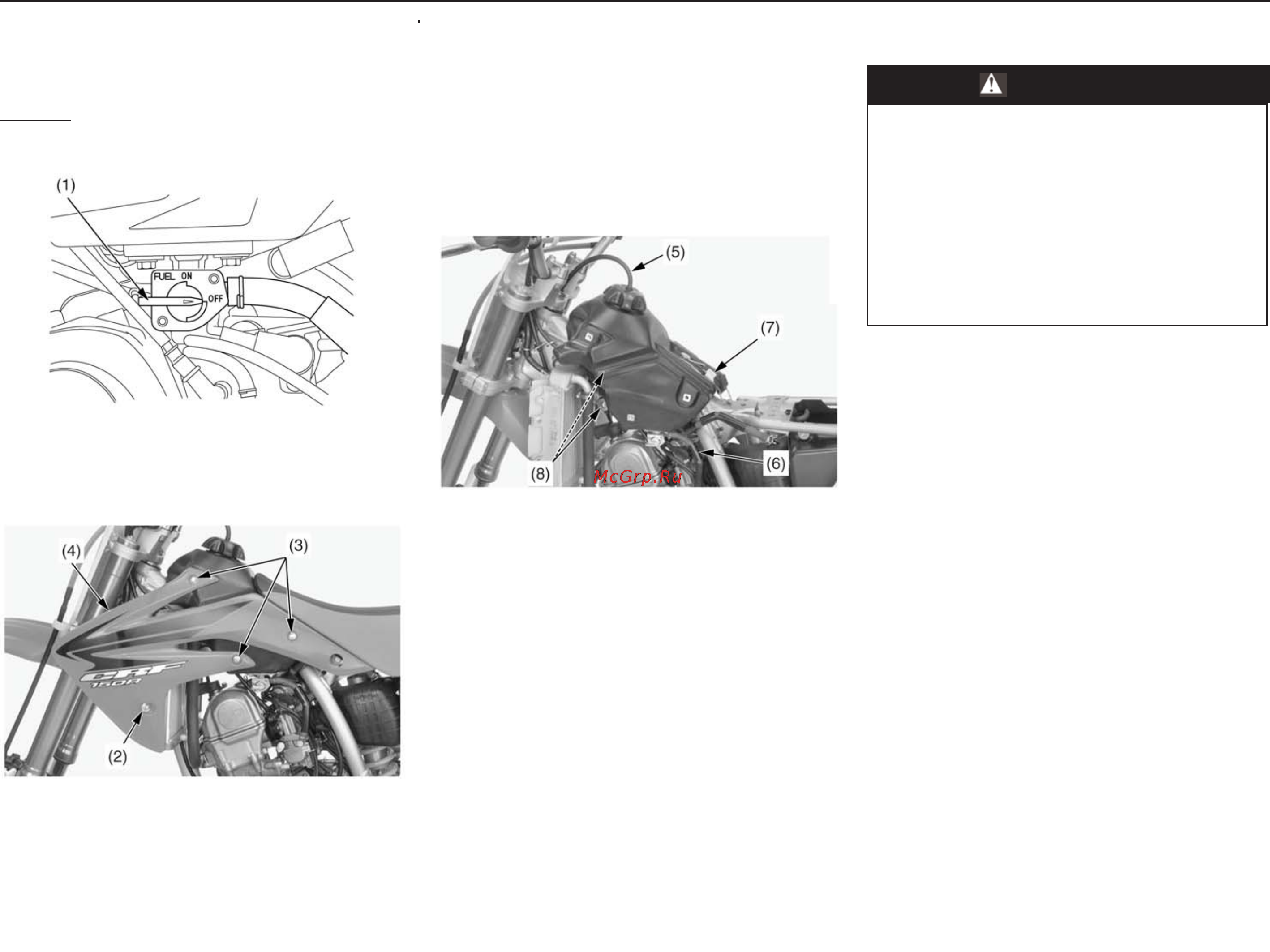

Демонтаж топливного бака
30 Обслуживание мотоцикла Honda
Ознакомьтесь с правилами техники безопасности на стр.
19.
Демонтаж
1. Поверните топливный кран (1) в положение OFF
(Закрыто).
(1) топливный кран
2. Снимите болты/манжеты (2) обтекателя А.
3. Снимите болты (3) обтекателя В и обтекатели (4).
(2) болт/манжета обтекателя А
(3) болты обтекателя В
(4) обтекатель
4. Снимите заднее седло (см. стр. 29).
5. Извлеките вентиляционную трубку (5) из осевой гайки
руля.
6. Отсоедините топливопровод (6).
7. Отсоедините ремень топливного бака (7).
8. Снимите болты/шайбы(8) крепления топливного бака.
9. Снимите топливный бак.
((5) вентиляционная трубка
(6) топливопровод
(7) ремень топливного бака
(8) болты/шайбы(8) крепления топливного бака
ПРЕДОСТЕРЕЖЕНИЕ
Бензин исключительно огнеопасен и взрывоо%
пасен. Работая с топливом, вы можете получить
серьёзные ожоги и травмы.
• Остановите двигатель и не приближайтесь к
топливу с источниками тепла, искр и открытого
пламени.
• Все работы с бензином следует проводить на
открытом воздухе.
• Немедленно вытирайте брызги или пролитое
топливо.
