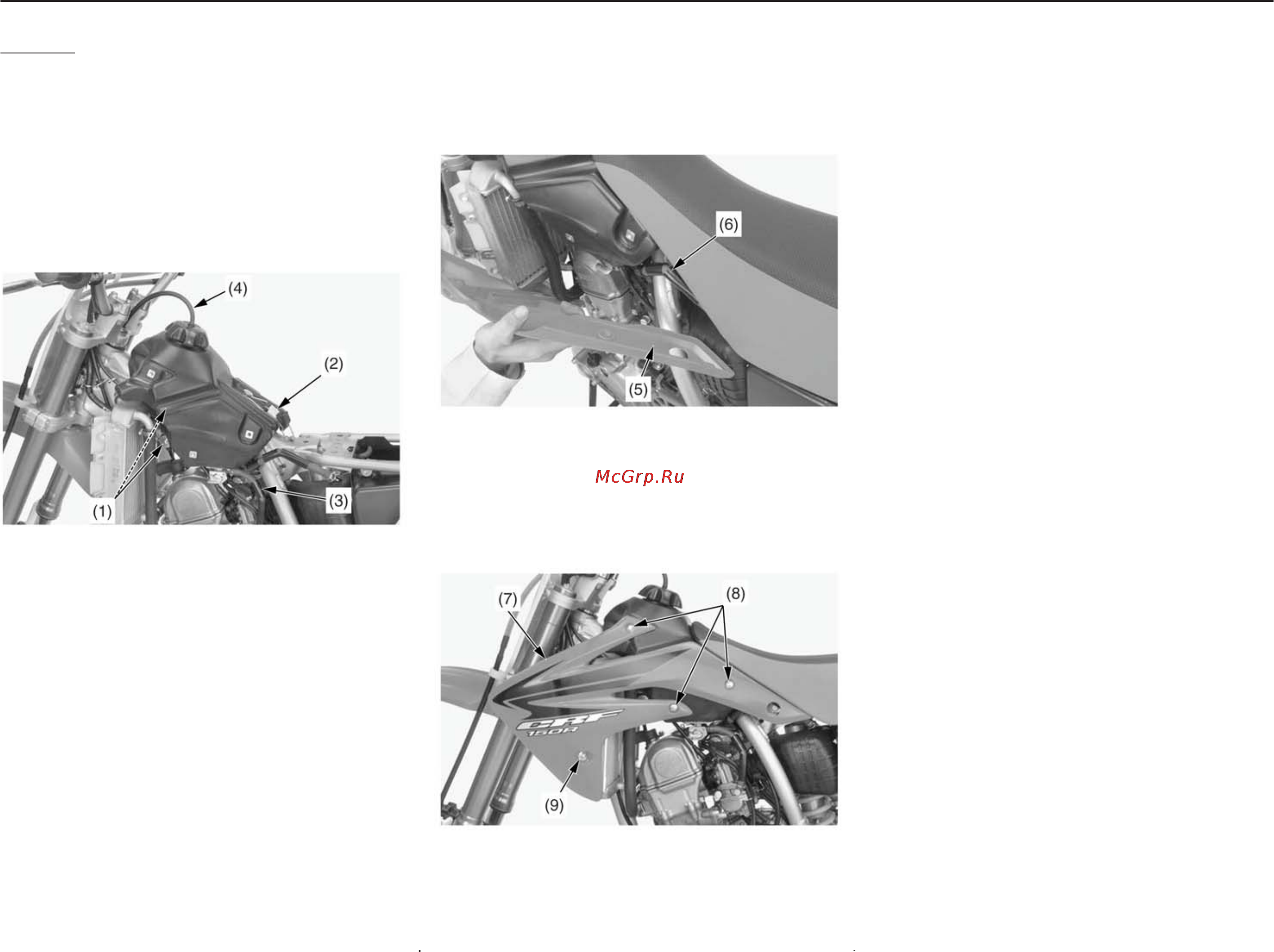

Демонтаж топливного бака
Обслуживание мотоцикла Honda 31
Установка:
1. Установите топливный бак на раму.
2. Установите болты/шайбы(1) крепления топливного
бака на место и затяните их.
3. Закрепите ремень топливного бака (2).
4. Подсоедините топливопровод (3).
5. Установите вентиляционную трубку (4) в осевую гайку
руля.
(1) болты/шайбы(8) крепления топливного бака
(2) ремень топливного бака
(3) топливопровод
(4) вентиляционная трубка
6. Установите на место седло (см. стр. 29).
7. Установите ушко левого обтекателя (5) под трубку
сапуна картера (6).
(5) ушко обтекателя
(6) вентиляционная трубка картера
8. Установите на место обтекатели (7) и болты
обтекателей (8).
9. Установите на место и затяните болты/манжеты
обтекателя А.
10. Затяните болты обтекателя В.
(7) обтекатель
(8) болты обтекателя В
(9) болт/манжета обтекателя А
