Honda CRF150RE (2006) [142/153] Моменты затяжки
![Honda CRF150RE (2006) [142/153] Моменты затяжки](/views2/1010365/page142/bg8e.png)

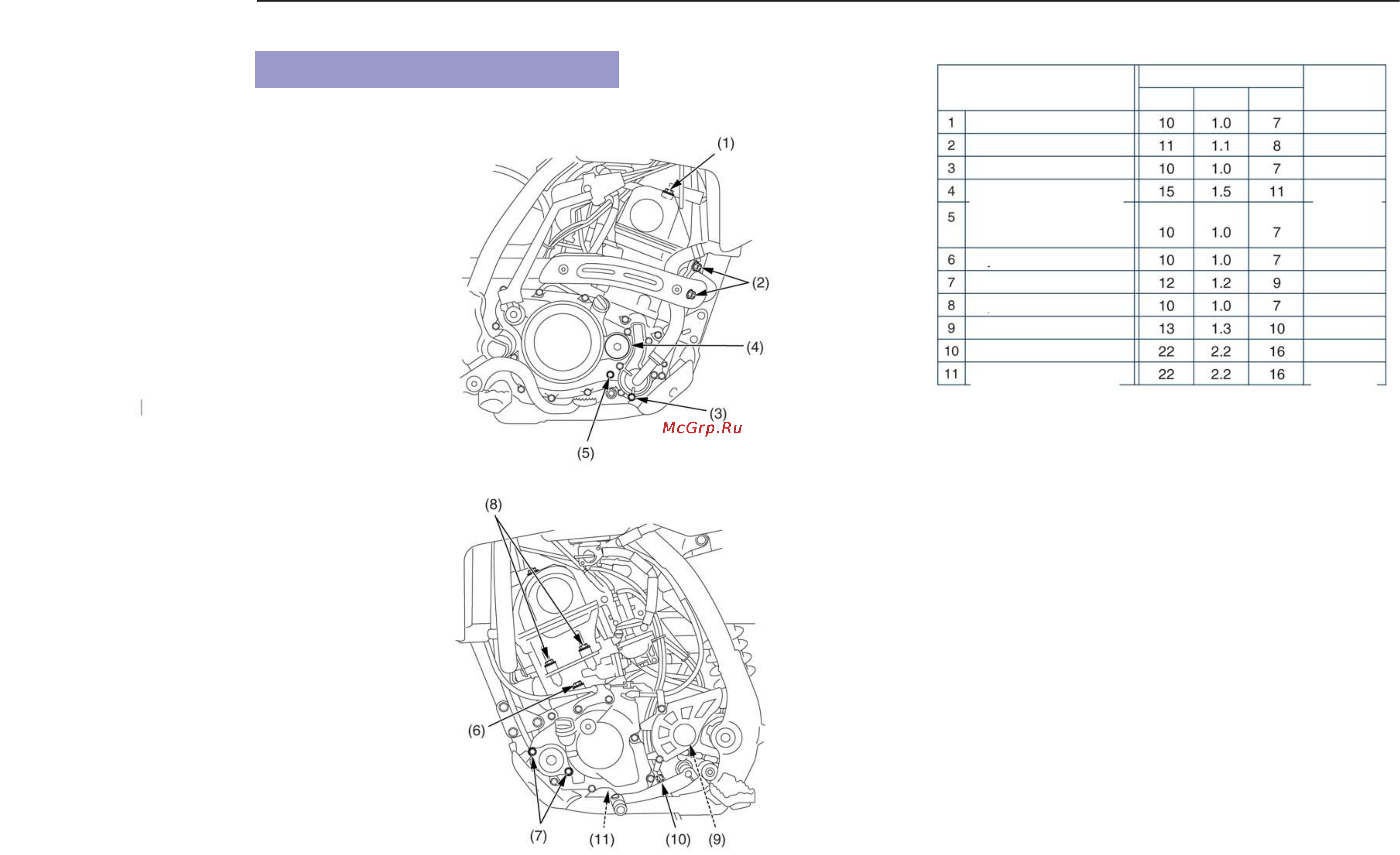

Моменты затяжки
Информация технического характера 137
Болты, гайки, прочий крепеж
Перед каждой поездкой следует проверять затяжку всех
болтов, гаек и соединений.
Двигатель
ПРАВАЯ СТОРОНА
ЛЕВАЯ СТОРОНА
Моменты затяжки
ДВИГАТЕЛЬ
Пункт
Болты крышки головки цилиндра
Крепежные гайки выпуск. трубы
Болт отвер. слива охлажд. жидк.
Пробка контр. отв. колен. вала
Болт отверстия проверки уровня
масла коробки передач
Стяжной болт цилиндра
Болты кожуха масляного фильтра
Болты головки цилиндра
Болт ведущей звездочки
Болт слив. отвер. трансмиссии
Болт отверстия слива масла
Крутящий момент Заметки
ПРИМЕЧАНИЕ 5
ПРИМЕЧАНИЕ 3
ПРИМЕЧАНИЕ 3
ПРИМЕЧАНИЯ: 1. U%образная гайка.
2. Гайка UBS.
3. Нанесите смазку на резьбу и уплотнительную
поверхность.
4. Блокирующий болт.
5. Нанесите смазку на резьбу.
6. Нанесите на резьбу болтов герметик.
