Honda CRF150RE (2006) [78/153] Подвеска
![Honda CRF150RE (2006) [78/153] Подвеска](/views2/1010365/page78/bg4e.png)
Подвеска
Обслуживание мотоцикла Honda 73

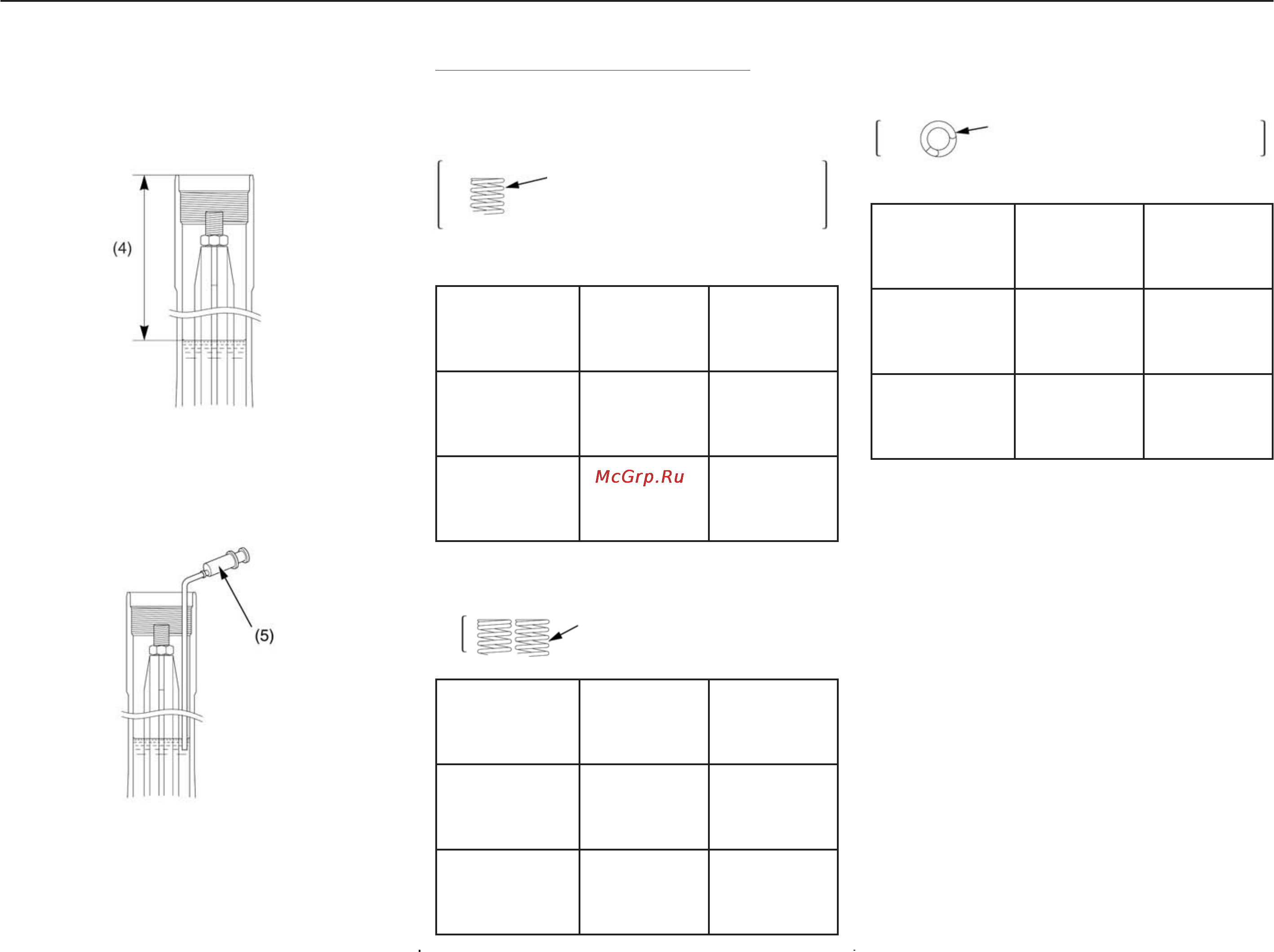

6. Держа трубу вилки вертикально, измерьте уровень
масла (4) от верхнего торца трубы.
(4) уровень масла
7. Приведите уровень масла в соответствие со
штатным, добавляя или убавляя масло с помощью
шприца, продаваемого в отделе послепродажного
обслуживания.
(5) шприц
Уровень амортизационного масла (CRF150R)
Стандартная (0,34 кгс*м) пружина вилки
.Мягкая опционная (0,32 кгс*м) пружина вилки
Жесткая опционная (0,36 кгс*м) пружина вилки
.
1 виток с обоих концов
(заводской продукт)
Стандартный
уровень
масла
[емкость]
123,0 мм
357,0 см3
Максимальны
й уровень
масла
[емкость]
123,0 мм
357,0 см3
Слегка
жестче в
конце хода
сжатия.
Минимальный
уровень
масла
[емкость]
189,0 мм
303,7 см3
Слегка
мягче в
конце хода
сжатия.
2 витка на одном конце;
1 виток на другом конце
Стандартный
уровень
масла
[емкость]
127,7 мм
353,2 см3
Максимальны
й уровень
масла
[емкость]
127,7 мм
353,2 см3
Слегка
жестче в
конце хода
сжатия.
Минимальный
уровень
масла
[емкость]
193,7 мм
299,9 см3
Слегка
мягче в
конце хода
сжатия.
1 метка
Стандартный
уровень
масла
[емкость]
128,3 мм
352,7 см3
Максимальны
й уровень
масла
[емкость]
128,3 мм
352,7 см3
Слегка
жестче в
конце хода
сжатия.
Минимальный
уровень
масла
[емкость]
194,3 мм
299,4 см3
Слегка
мягче в
конце хода
сжатия.
