Поршень/Поршневые кольца/Поршневой палец
Обслуживание мотоцикла Honda 63

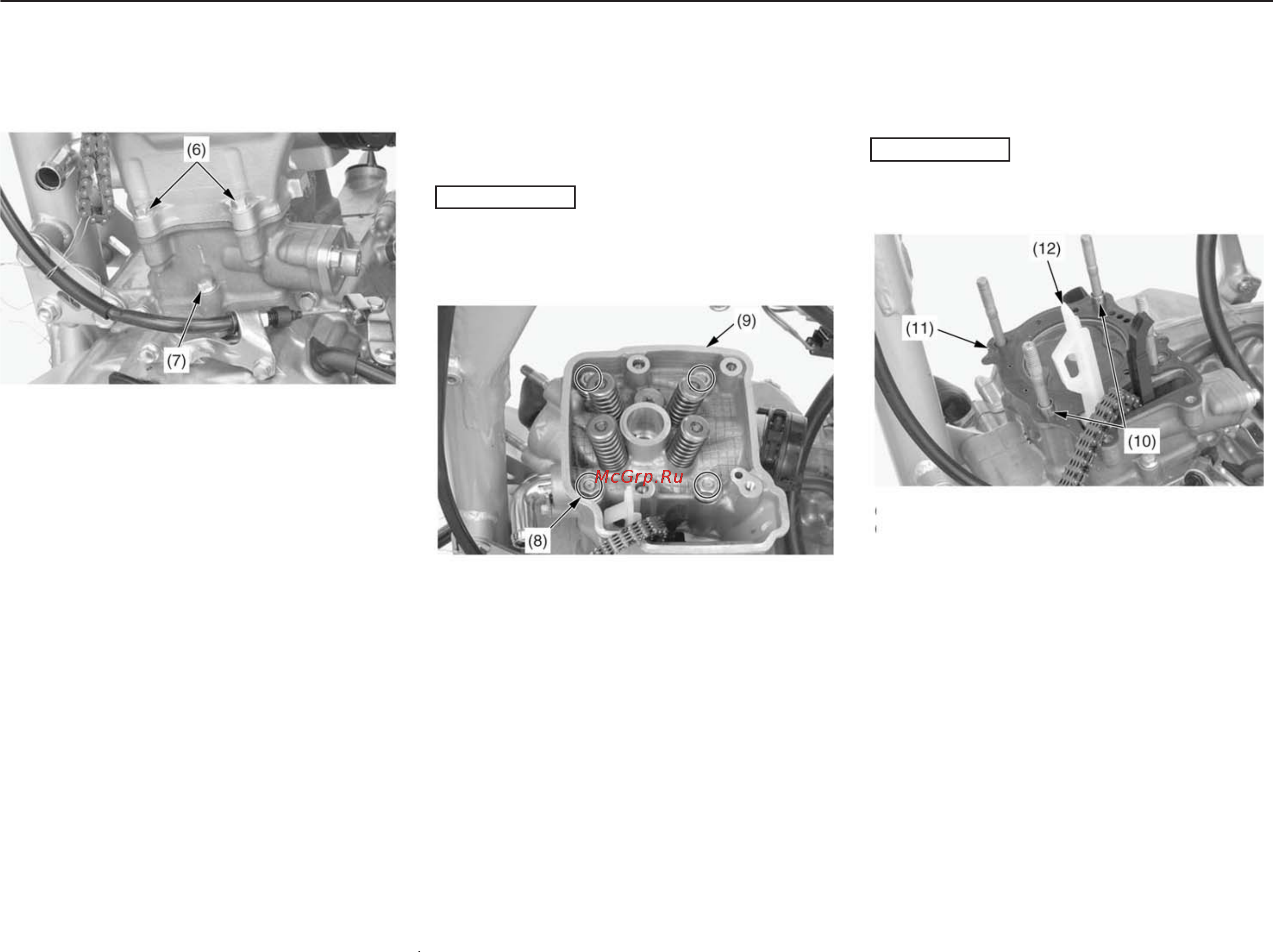

13. Снимите болты крышки головки цилиндра (6).
14. Ослабьте болт цилиндра (7).
(6) болты головки цилиндра
(7) болт цилиндра
15. Открутите гайки и их шайбы (8) головки цилиндра и
снимите головку (9).
Ослабление гаек производится перекрестным образом, в
два%три приема.
Исключите падение гаек, шайб и цепи распредвала в
картер двигателя.
(8) гайки головки цилиндра и их шайбы
(9) головка цилиндра
16. Снимите установочные шпильки (10), прокладку
головки цилиндра (11) и направляющую цепи
распредвала (12).
Исключите падение установочных шпилек и цепи
распредвала в картер двигателя.
(10) установочные шпильки
(11) прокладка головки цилиндра
(12) направляющая цепи распредвала
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
