Рычаг "горячего" пуска
Обслуживание мотоцикла Honda 51
Ознакомьтесь с правилами техники безопасности на стр.
19.

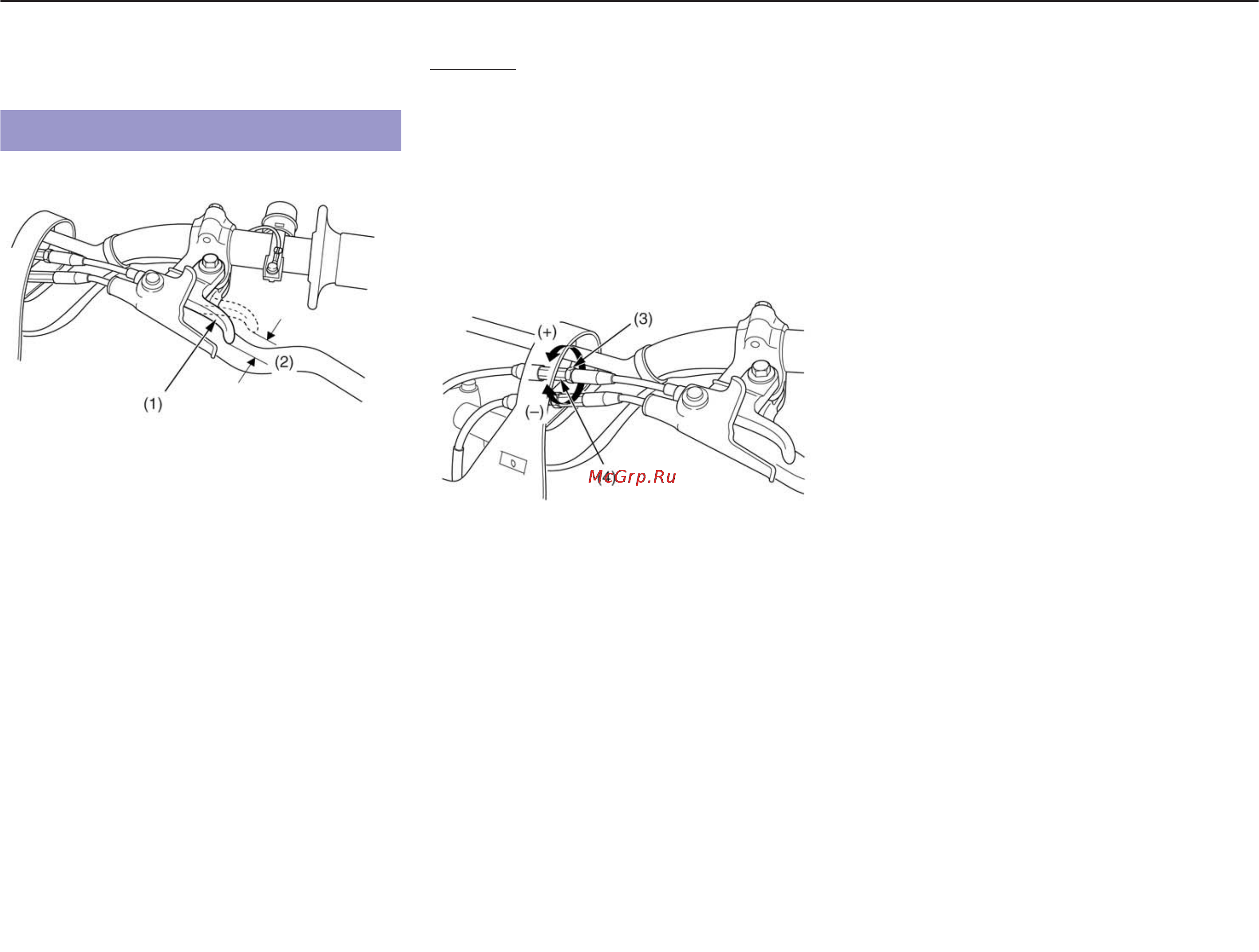

(1) рычаг "горячего" пуска
(2) свободный ход рычага "горячего" пуска
Проверка
Проверьте величину свободного хода:
2 % 3 мм
При необходимости отрегулируйте до штатного значения.
Регулировка
Величина свободного хода может быть отрегулирована с
помощью регулятора троса.
Ослабьте контргайку (3) и поверните регулятор (4).
Для уменьшения свободного хода рычага поворачивайте
регулятор против часовой стрелки в направлении (%), для
увеличения свободного хода рычага поворачивайте
регулятор по часовой стрелке в направлении (+). После
регулировки надежно затяните контргайку.
(3) контргайка
(4) контргайка
(+) увеличить
(%) уменьшить
Свободный ход рычага "горячего" пуска
