Тормоза
Обслуживание мотоцикла Honda 77
Долив тормозной жидкости
Пролитая тормозная жидкость способна повредить
пластиковые и окрашенные поверхности. Также она
повреждает резиновые компоненты. Перед открыванием
бачка тормозной жидкости необходимо убедиться в том,
что он находится в горизонтальном положении.
• Для замены используйте только тормозную жидкость
DOT 4, поставляемую в герметичных емкостях. Не
смешивайте различные типы тормозных жидкостей,
они могут быть не взаимозаменяемы.
• Для замены используйте рекомендованную
тормозную жидкость DOT 4 или ее эквивалент.

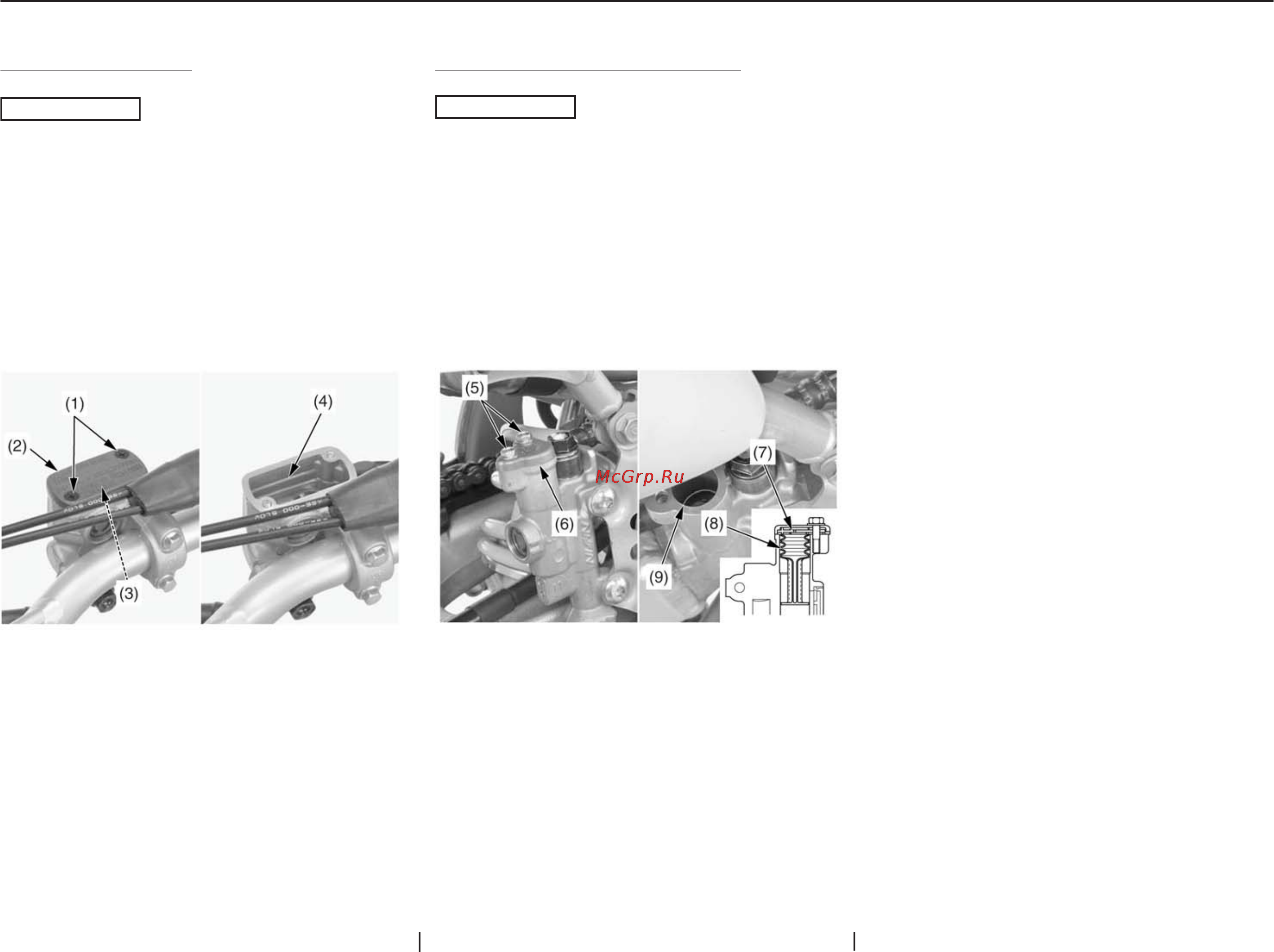

(1) винты
(2) крышка бачка тормозной жидкости
(3) диафрагма
(4) отметка максимального уровня
1. Снимите винты (1), крышку бачка тормозной
жидкости (2) и диафрагму (3).
2. Залейте в бачок тормозную жидкость DOT 4 до метки
максимального уровня (4). Не допускайте перелива.
3. Установите на место диафрагму и крышку
расширительного бачка системы охлаждения.
4. Затяните винты рекомендованным моментом:
1,5 Нм
Долив жидкости в задний тормозной контур
Пролитая тормозная жидкость способна повредить
пластиковые и окрашенные поверхности. Также она
повреждает резиновые компоненты. Перед открыванием
бачка тормозной жидкости необходимо убедиться в том,
что он находится в горизонтальном положении.
• Для замены используйте только тормозную жидкость
DOT 4, поставляемую в герметичных емкостях. Не
смешивайте различные типы тормозных жидкостей,
они могут быть не взаимозаменяемы.
• Для замены используйте рекомендованную
тормозную жидкость DOT 4 или ее эквивалент.
(5) болты
(6) крышка бачка тормозной жидкости
(7) планка%держатель
(8) диафрагма
(9) отметка максимального уровня
1. Снимите болты (5), крышку бачка тормозной
жидкости (6), планку%держатель (7) и диафрагму (8).
2. Залейте в бачок тормозную жидкость DOT 4 до метки
максимального уровня (9). Не допускайте перелива.
3. Установите диафрагму как показано на рисунке.
4. Установите на место диафрагму и планку%держатель.
5. Затяните болты рекомендованным моментом.
1,5 Нм
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
