Зазоры клапанов:
60 Обслуживание мотоцикла Honda

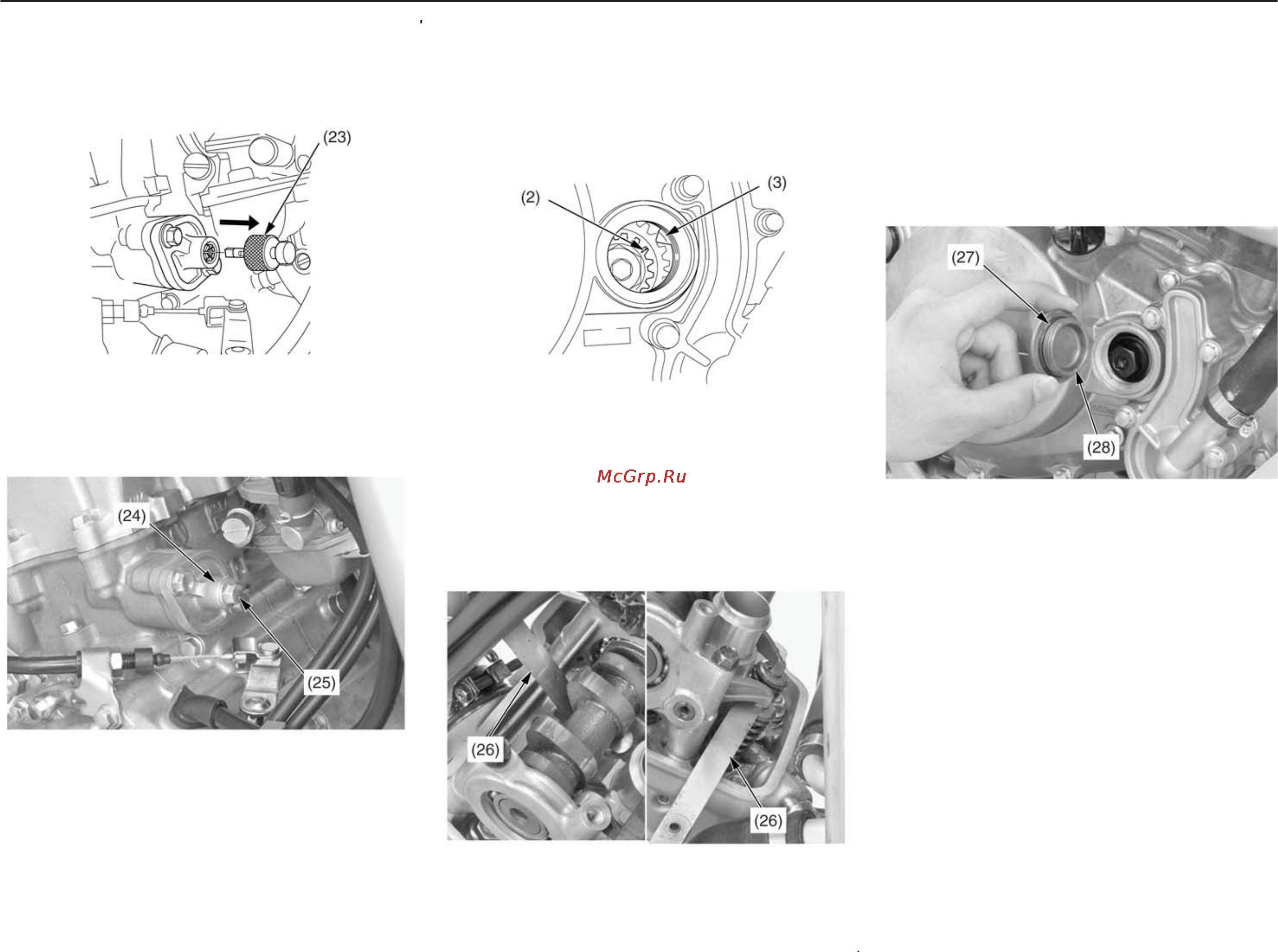

13. Снимите стопор натяжителя (23) с ролика
натяжителя цепи распределительного вала.
(23) стопор натяжителя
14. Установите новую уплотнительную шайбу (24) и
затяните болт (25) кожуха ролика натяжителя цепи
распределительного вала.
(24) уплотнительная шайба
(25) болт кожуха натяжного ролика цепи распредели%
тельного вала
15. Поворотом болта первичной ведущей шестерни
коленчатого вала поверните коленчатый вал по
часовой стрелке на два оборота, пока установочная
линия (2) не совместится с установочной меткой (3).
(2) установочная линия
(3) установочная метка
16. Измерьте величину зазоров впускных и выпускных
клапанов.
ВПУСКНЫЕ: 0,16 ± 0,03 мм
ВЫПУСКНЫЕ: 0,26 ± 0,03 мм
(26) калибр для измерения зазоров
17. Нанесите смазку на новое уплотнительное кольцо
(27) и установите его на пробку (28) контрольного
отверстия распределительного вала.
Нанесите смазку на резьбу пробки контрольного
отверстия распределительного вала.
Установите пробку контрольного отверстия
распределительного вала на место и затяните его
рекомендованным моментом: 15 Нм
(27) уплотнительное кольцо
(28) пробка контрольного отверстия коленчатого вала
