Система сцепления
50 Обслуживание мотоцикла Honda
Иные виды осмотра и смазка

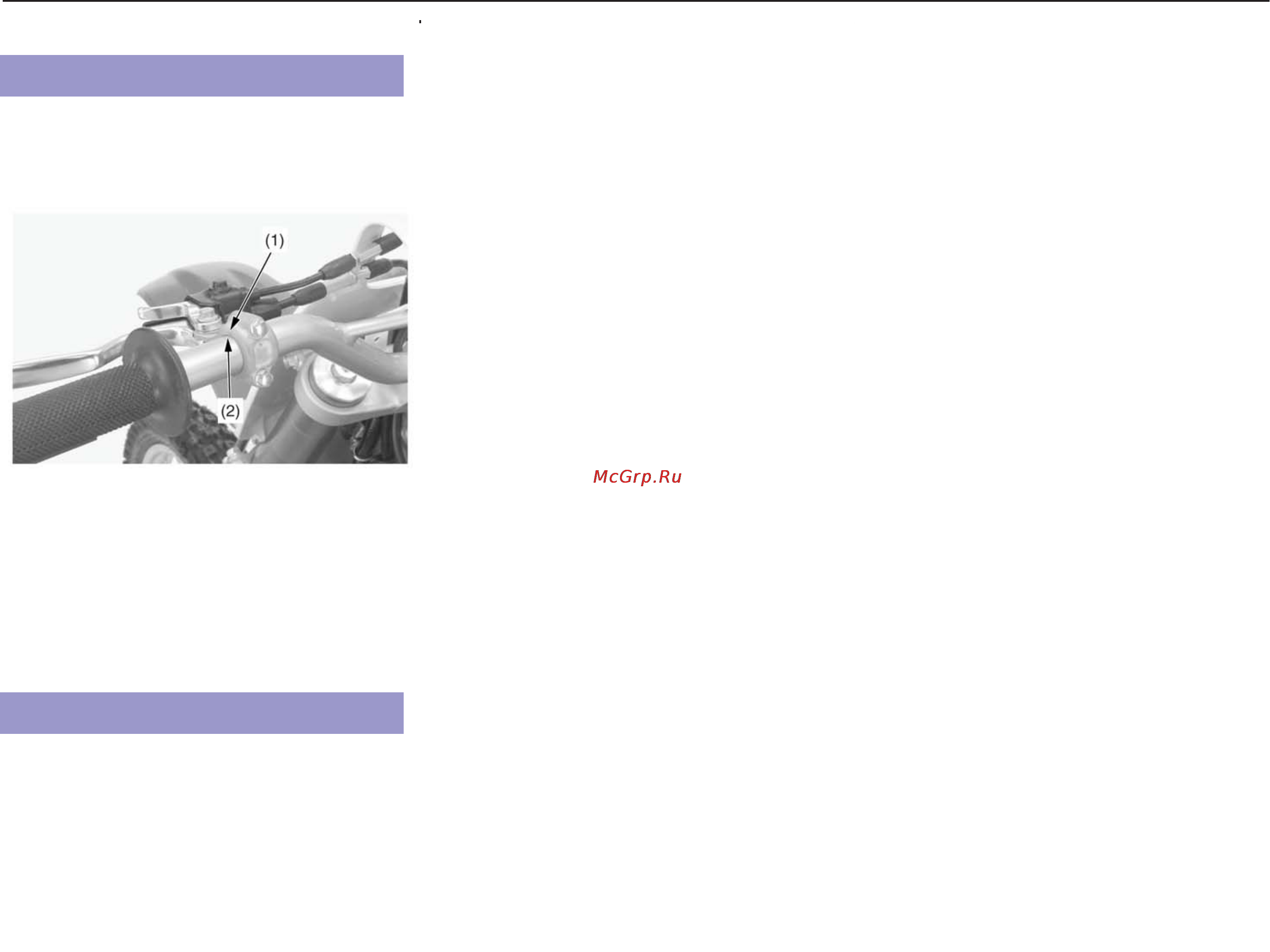

• Убедитесь в том, что узел сцепления расположен
правильно (торец держателя (1) совмещен с
установочной меткой (2) на рукоятке руля), а
крепежные болты надлежащим образом затянуты.
(1) торец держателя
(2) установочная метка
• Осмотрите трос сцепления на предмет отсутствия
повреждений и признаков износа. При
необходимости замените.
Смазывайте трос смазкой для тросов, имеющейся в
торговой сети, чтобы не допустить его
преждевременного износа или коррозии.
1. Убедитесь в плавности работы рычага сцепления.
При необходимости смажьте ось вращения рычага
сцепления или его трос.
2. Проверьте трос сцепления на наличие износа,
перегибов и повреждений.
Управление сцеплением
