16
5
Кнопка выбора режима работы
сварочной горелкой:
2Т
Двухтактный режим (рекомендуется использовать
при длине сварного шва до 500 мм).
4Т
Четырехтактный режим (рекомендуется применять
при длине сварного шва свыше 500 мм).
Для меню пользователя Вход/выход меню пользователя (См. раздел 7.1).
6
Кнопка выбора режима работы
аппарата:
ММА – ручная дуговая сварка покрытым электро-
дом.
TIG Lift – аргонодуговая сварка неплавящимся
электродом.
MIG – полуавтоматическая сварка в среде защитных
газов. Также используется для сварки порошковой
проволокой
7 Экран параметров См. рис. 7.2

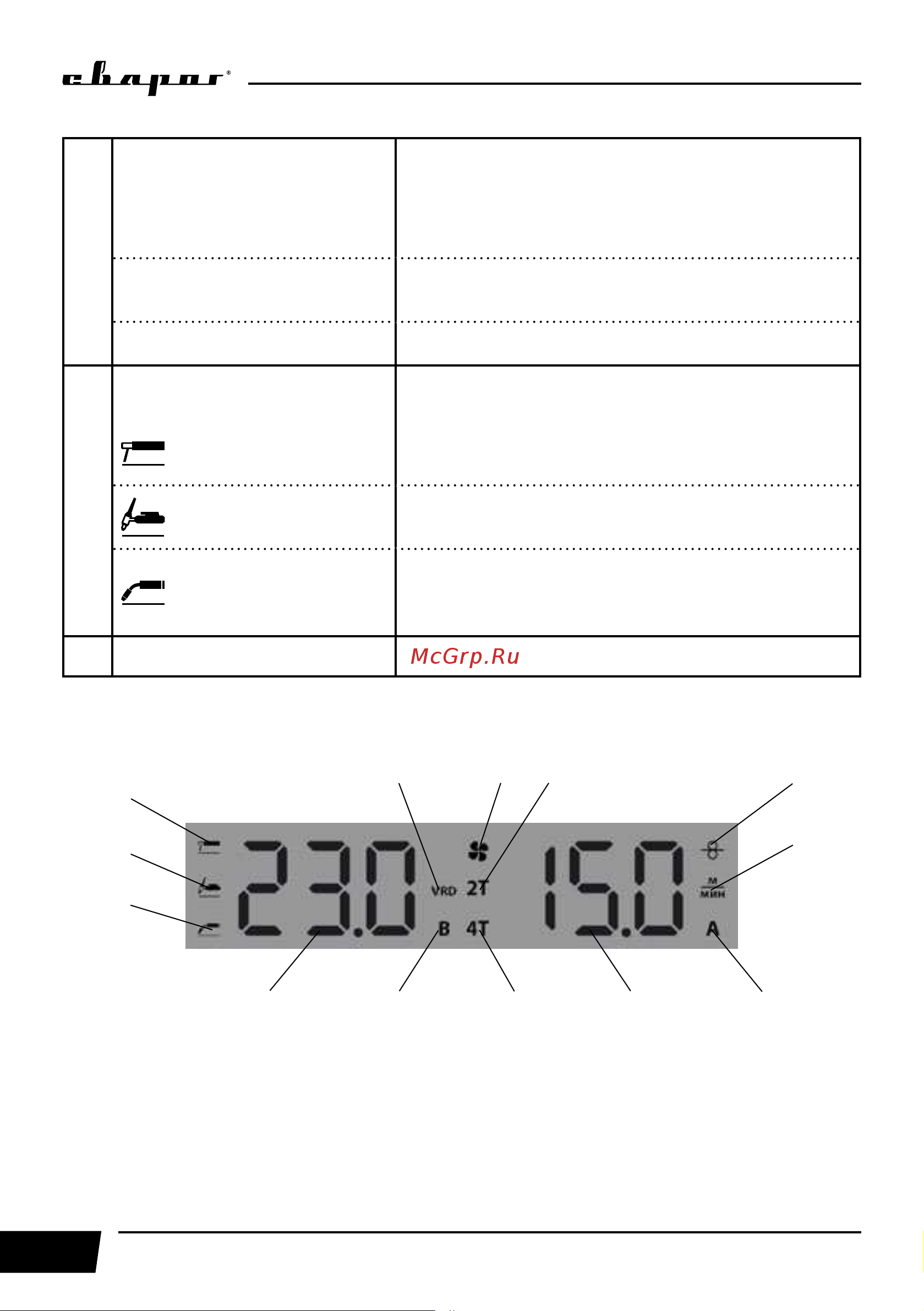

На рисунке 7.2 показан экран параметров аппарата.
Рис. 7.2. Экран параметров.
1
6 7 8
13
12
2
3
4 5 9 10 11
