REAL SMART MIG 200
При сварке алюминиевой проволокой сварку рекомендовано вести «от
себя». Это снижает вероятность получения сварочного шва низкого ка-
чества.
При сварке угловых швов в вертикальном положении сварку ведут снизу вверх. При свар-
ке тонколистового металла сварку следует вести сверху вниз. Это упрощает сварочный про-
цесс и уменьшает вероятность прожига металла (См. рис. 10.16).

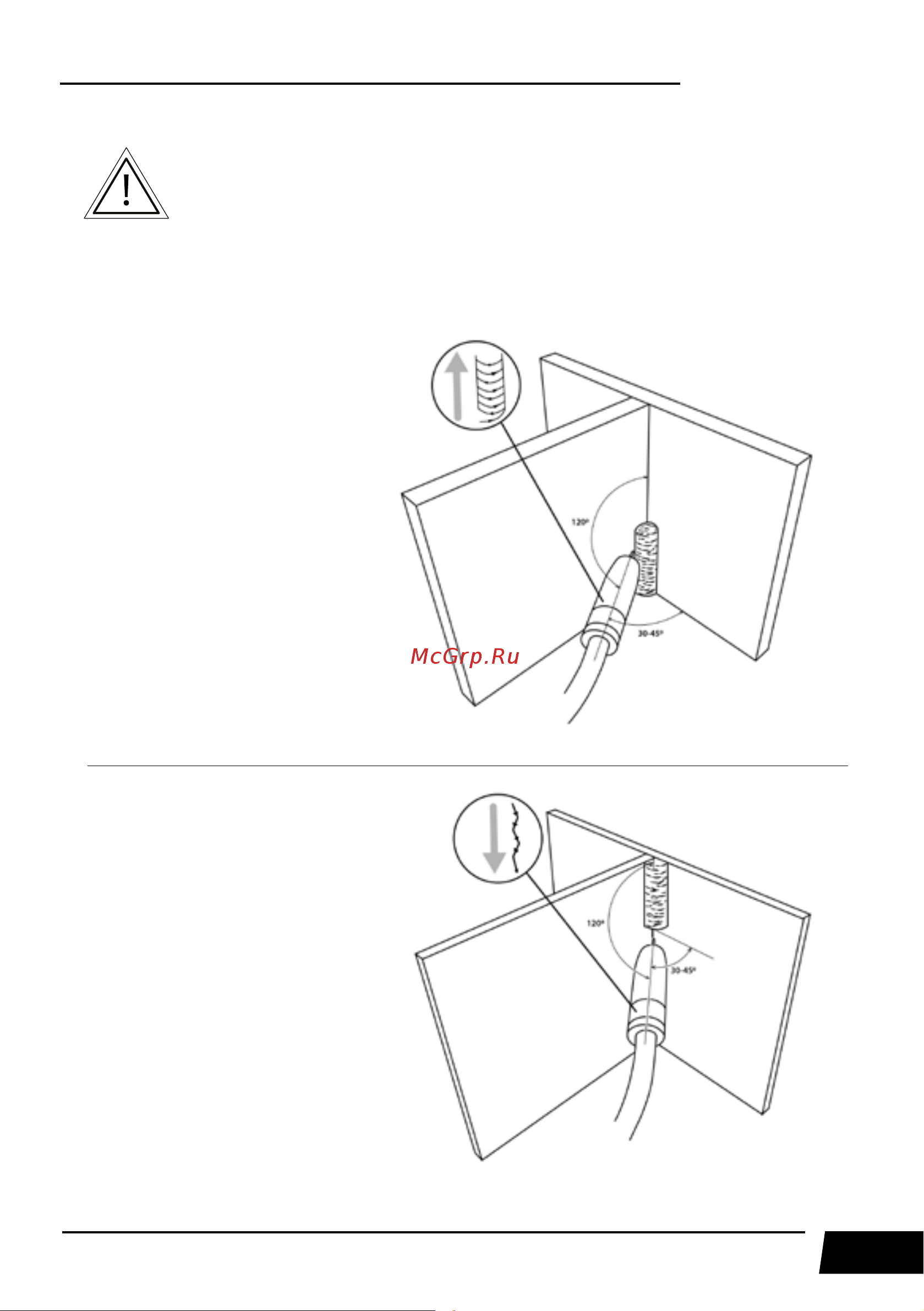

Угол наклона горелки при сварке
больших толщин.
Сварку рекомендовано вести снизу
вверх, при этом можно задавать
колебательные движения.
Угол наклона горелки при сварке
тонколистового металла.
Сварку рекомендовано вести сверху
вниз, при этом горелку можно вести
без колебаний или с небольшими
колебаниями.
Рис. 10.16. Сварка угловых швов.
