44
Таблица 10.5. Применение сварочных наконечников.
Наименование Тип применяемой проволоки
E-CU Омедненная
CU-CR-ZR Нержавеющая
E-CU-AL Алюминиевая
Перед началом сварки при изменении диаметра или марки проволоки не-
обходимо заменить токоподводящий наконечник и направляющий канал.
При использовании алюминиевой проволоки направляющий канал необ-
ходимо заменить на тефлоновый.
10.4. СМЕНА СТАЛЬНОГО НАПРАВЛЯЮЩЕГО КАНАЛА

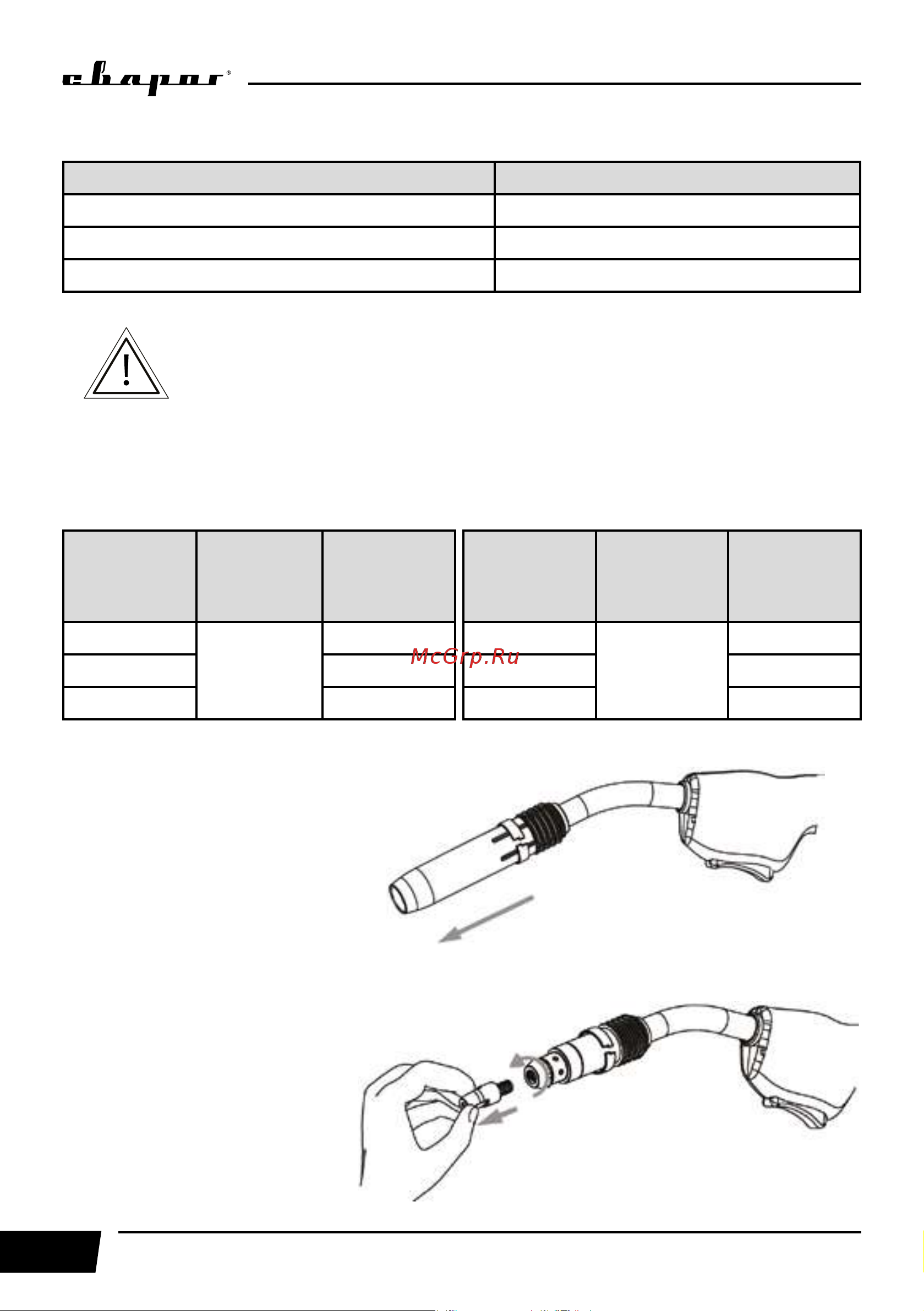

Порядок смены стального направляющего канала показан на рисунке 10.3.
Таблица 10.6. Разновидность стальных каналов.
Стальной
канал для
проволоки
0,6–0,9 мм
Цвет Артикул
Стальной
канал для
проволоки
1,0–1,2 мм
Цвет Артикул
3 м
Синий
IIC0500 3 м
Красный
IIC0560
4 м IIC0506 4 м IIC0566
5 м IIC0507 5 м IIC0567
1. Снимите сопло.
2. Открутите сварочный
наконечник.
