85
REAL SMART MIG 200
Защитный газ аргон тяжелее воздуха. При
использовании стандартной заглушки ввер-
ху может образовываться воздушный карман
(См. рис. 14.7) и при начале работы газовая
среда будет неоднородная. Для улучшения
защиты перед началом работы рекомендо-
вано перевернуть горелку соплом вверх для
полного заполнения защитным газом поло-
стей горелки. При использовании средней и
короткой заглушки этот эффект снижается
(См. рис. 14.8).

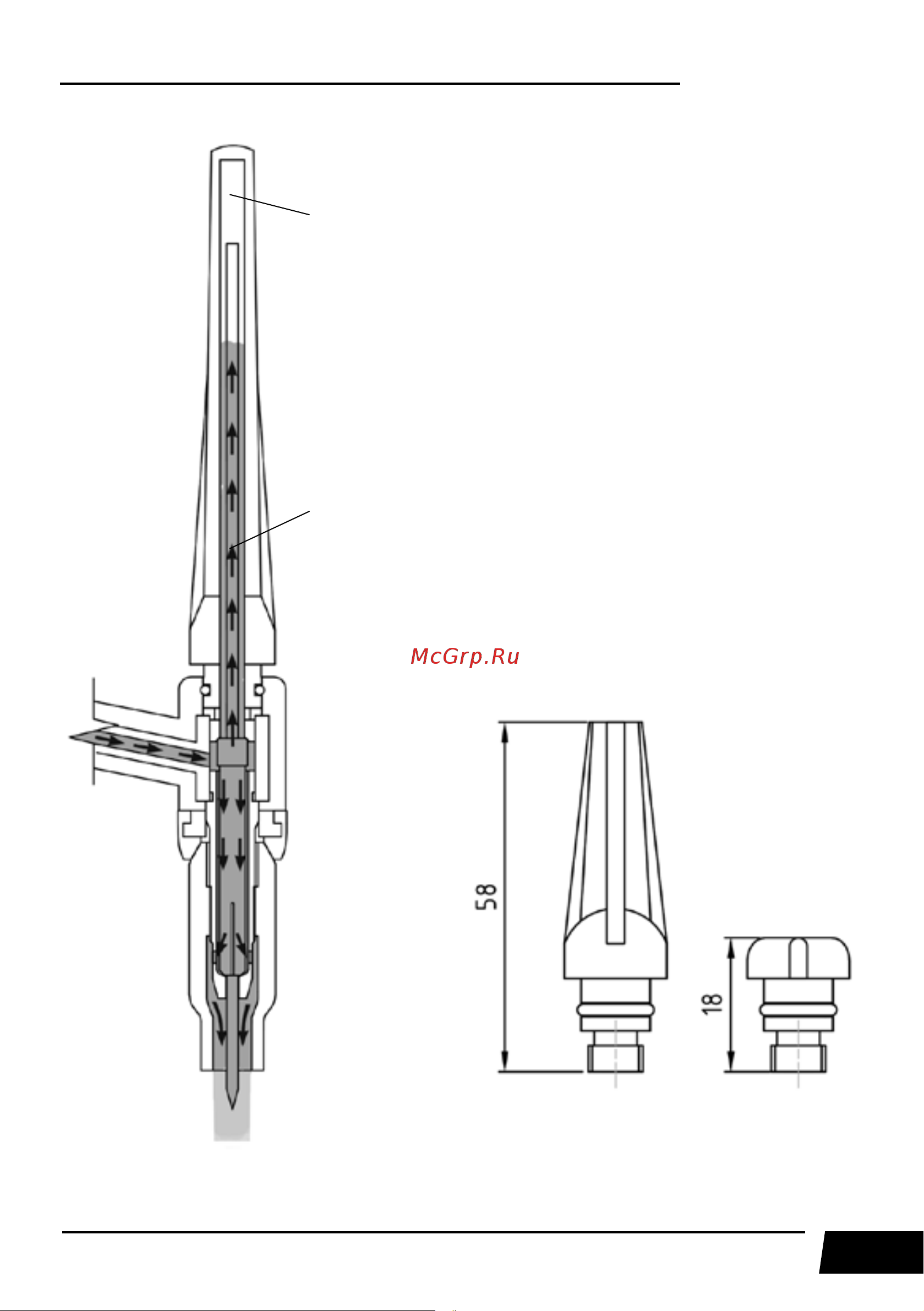

Рис.14.7. Воздушный карман. Рис.14.8. Заглушки для горелок TS17, 18, 26.
воздушный
карман
защитный
газ
