REAL SMART MIG 200

9. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MIG/MAG

И FCAW СВАРКИ

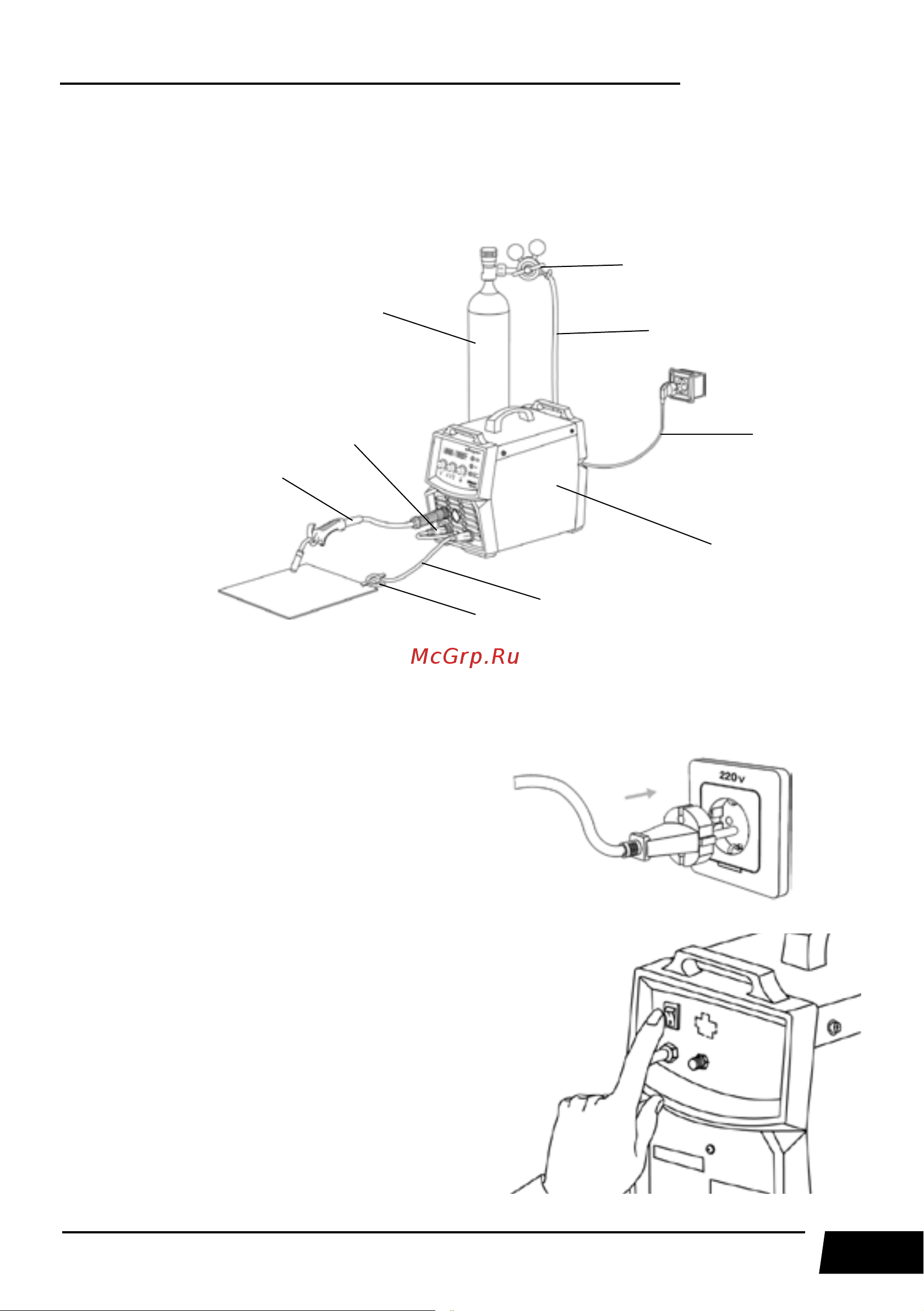

Схема подключения аппарата для MIG/MAG и FCAW сварки показана на рисунке 9.1.

Рис. 9.1. Схема подключения оборудования.

1) Горелка. 2) Баллон. 3) Редуктор. 4) Газовый шланг. 5) Сетевой кабель. 6) Сварочный аппарат.

7) Кабель переключения полярности (См. раздел 10.1). 8) Клемма заземления. 9) Клемма заземления.

9.1. СЕТЕВОЕ ПОДКЛЮЧЕНИЕ

1. Подсоедините сетевой кабель к элек-

тросети с требуемыми параметрами.

Проверьте надежность соединения кабе-

ля и сетевой розетки (См. рис. 9.2).

Рис. 9.2. Подключение к электрической сети.

2. Включите аппарат (См. рис. 9.3).

Рис. 9.3. Включение аппарата.
