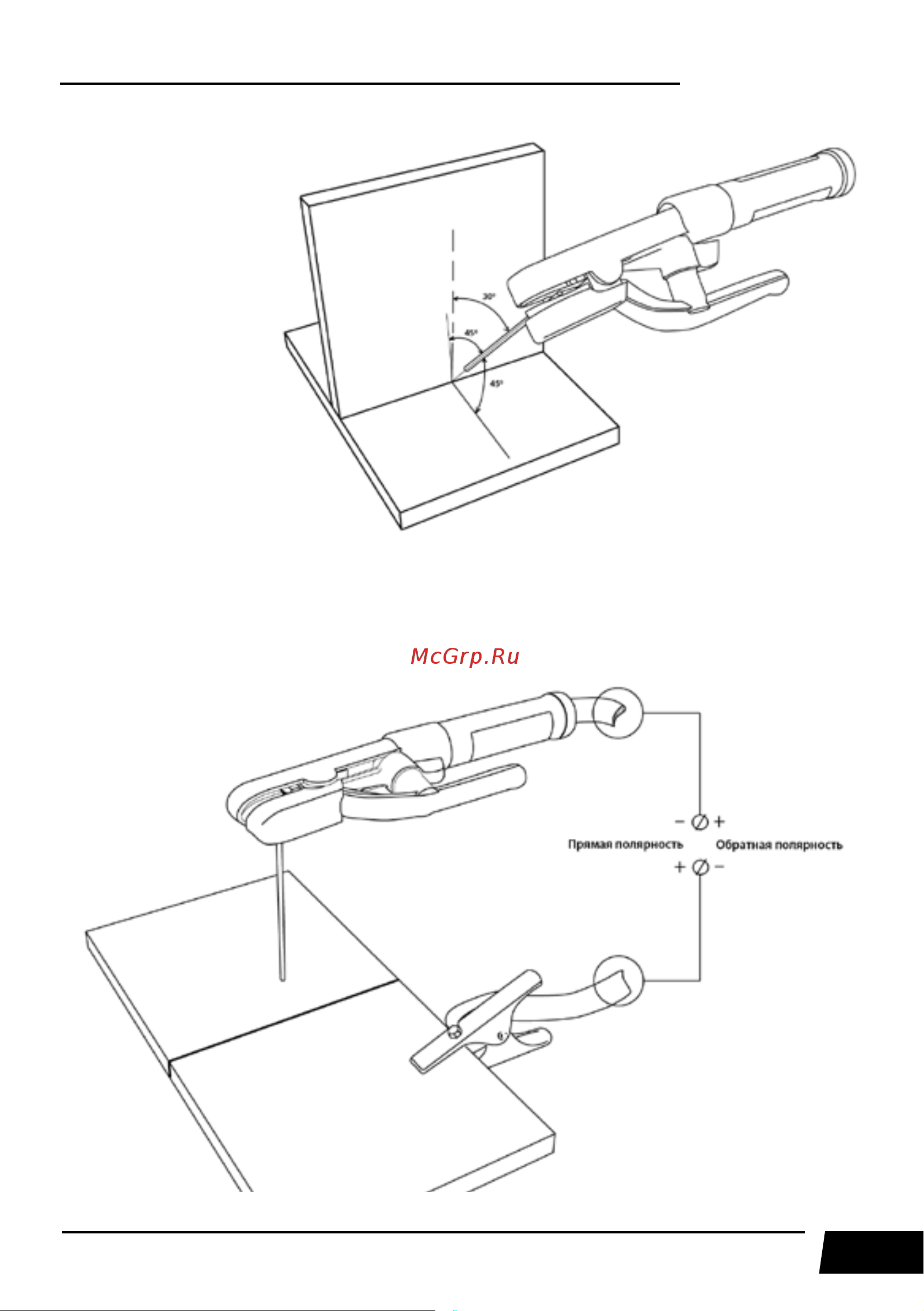

69
REAL SMART MIG 200
Углы наклона электрода
при сварке углового
соединения.
Рис. 12.5. Угол наклона электрода.
12.2. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (См. рис 12.6).
Рис.12.6. Способы подключения.
