38
9.8. УСТАНОВКА РАСХОДА ГАЗА
Установите необходимый расход газа в зависимости от выполняемых задач (См. таблицу
на дверце аппарата).

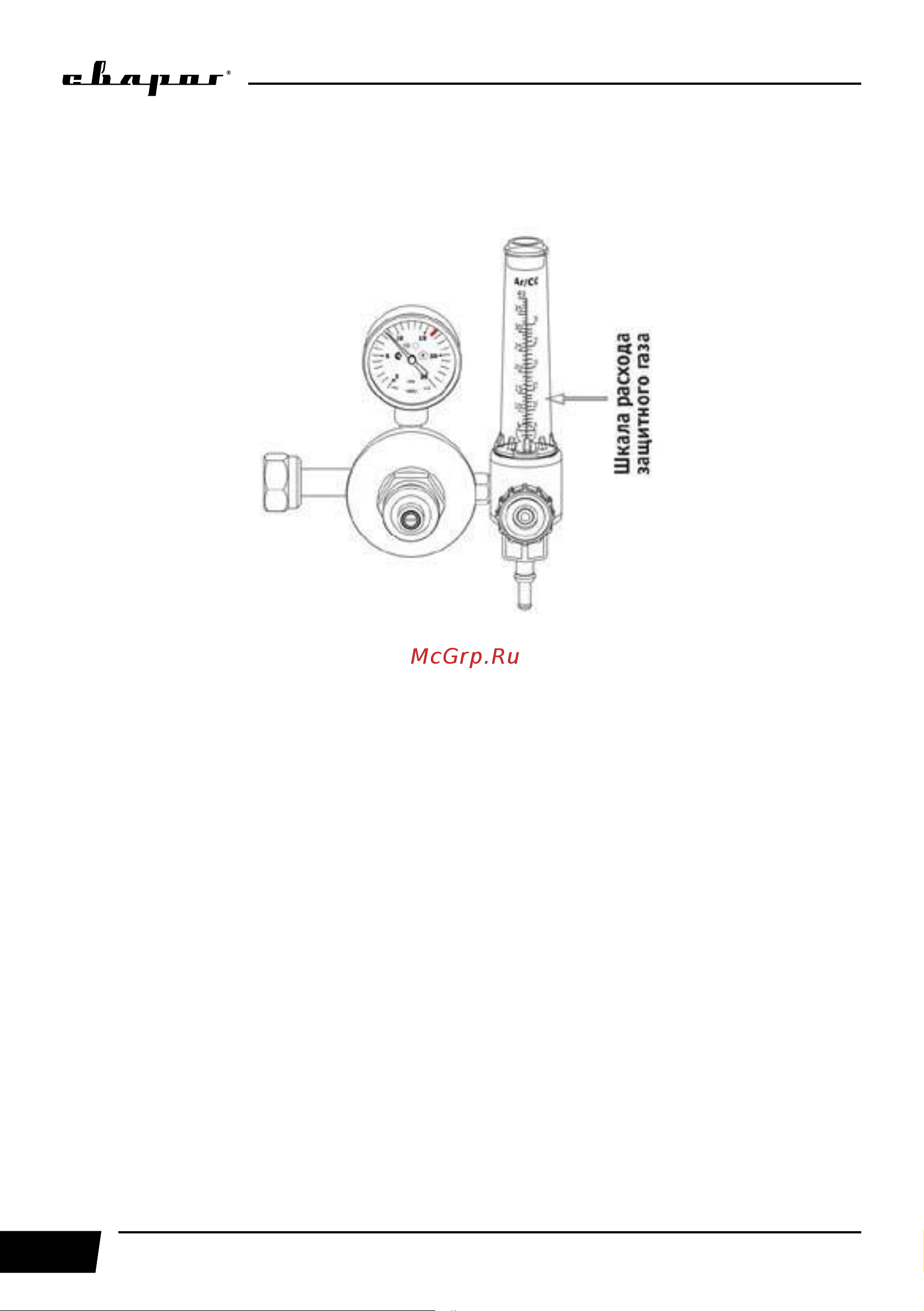

Рис. 9.20. Установка расхода газа.
