80

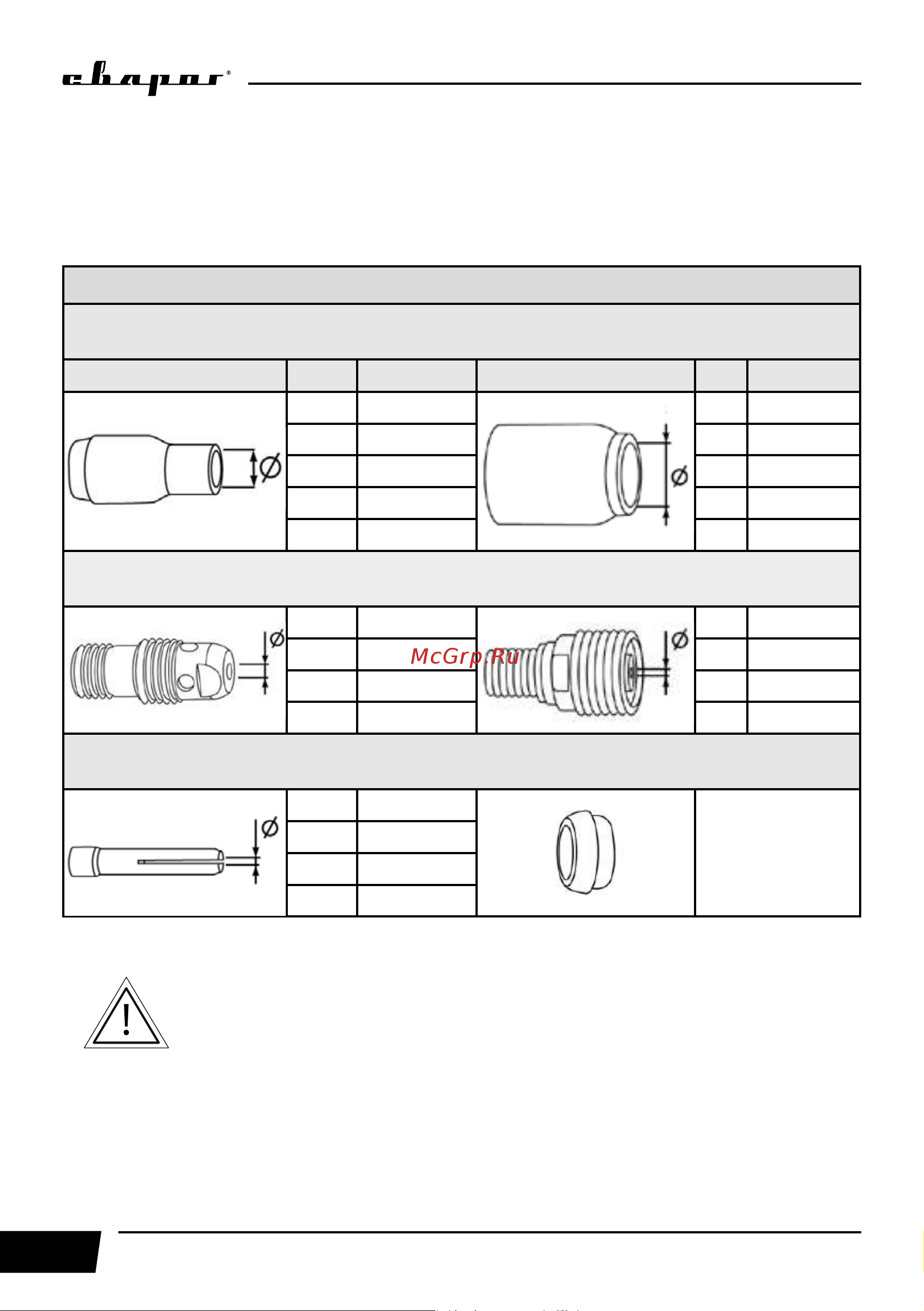

14.3. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения можно менять сопла для полу-
чения шва необходимого качества.
Таблица 14.3. Расходные материалы для горелок серии TS 9.
Серия горелки TS 9
Сопло выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Для обычного сопла
Ø*
Артикул Для газовой линзы
Ø*
Артикул
6,4 IGS0067 6,5 IGS0091
8 IGS0068 8 IGS0092
9,5 IGS0069 9,5 IGS0093
11 IGS0065 11 IGS0094
12,5 IGS0061 12,5 IGS0050
Держатель цанги выбирается в зависимости от диаметра вольфрамового электрода.
Какой выбран диаметр электрода, такого же диаметра необходим и держатель цанги.
1,6 IGF0008-16 1,6 IGF0005-16
2,0 IGF0008-20 2,0 IGF0005-20
2,4 IGF0008-24 2,4 IGF0005-24
3,2 IGF0008-32 3,2 IGF0005-32
Цанга выбирается в зависимости от диаметра вольфрамового электрода. Какой выбран
диаметр электрода, такого же диаметра необходима и цанга. Цанги взаимозаменяемые.
1,6 IGU0008-16
Кольцо взаимо-
заменяемое.
Артикул
IGK0006.
2,0 IGU0008-20
2,4 IGU0008-24
3,2 IGU0008-32
* Если не указан выходной диаметр, то его можно определить по номеру сопла.
В таблице представлены наиболее часто используемые позиции
