86
14.6. ПОДЖИГ ДУГИ ПРИ TIG LIFT СВАРКЕ
В зависимости от выполняемых задач поджиг дуги можно осуществлять несколькими спо-
собами: касанием (См. рис. 14.9), от сопла горелки (См. рис. 14.10), от присадочного прутка
(См. рис. 14.11) и на выводной пластине (См. рис. 14.12).
Способ поджига касанием выполняется по аналогии с покрытым электродом. При очень
резком опускании горелки возможно оплавление кончика электрода.

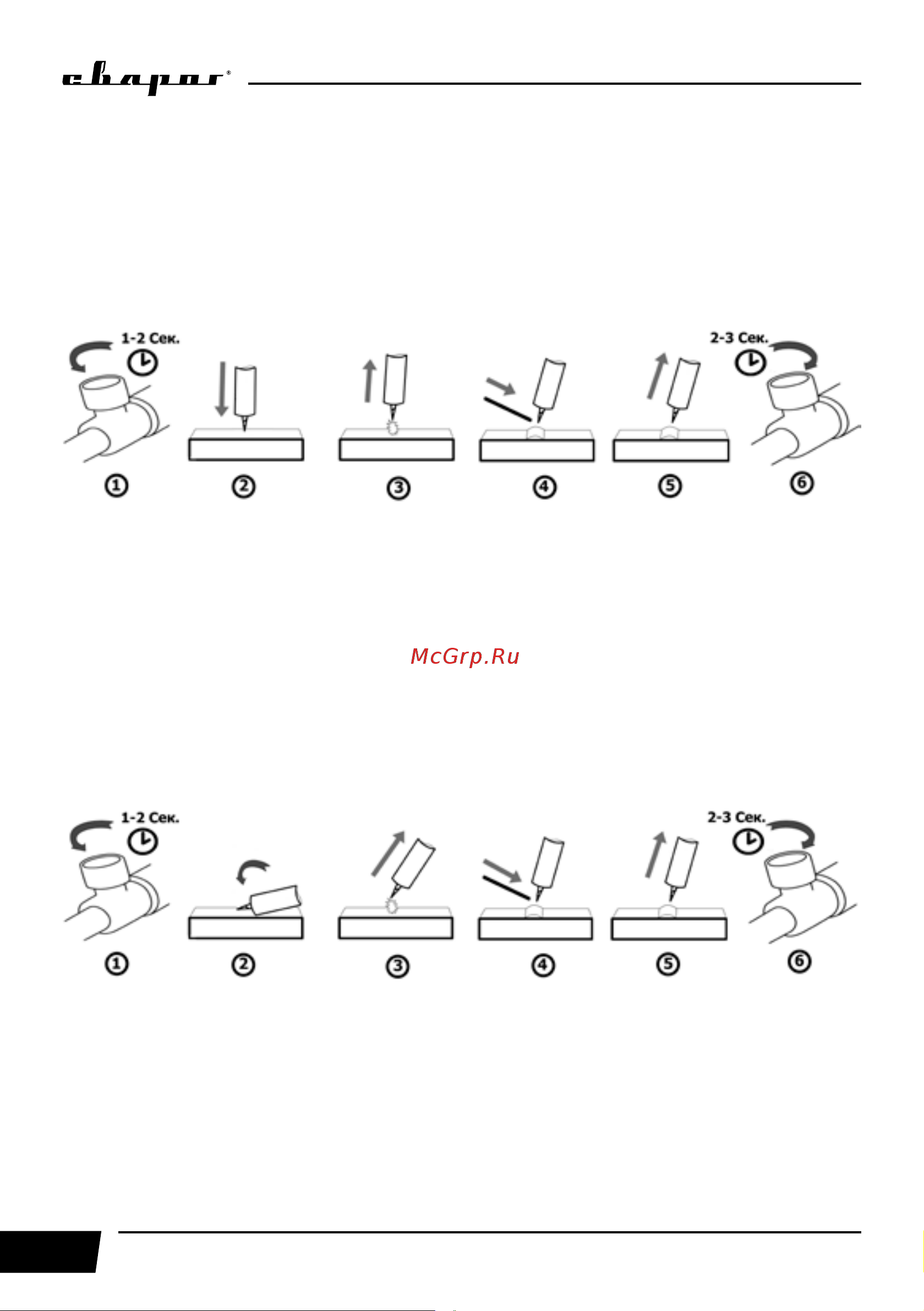

Рис. 14.9. Способ поджига дуги касанием.
1. Откройте вентиль на горелке, продуйте защитным газом тракт горелки.
2. Коснитесь кончиком вольфрамового электрода поверхности изделия.
3. Отведите горелку вверх до появления сварочной дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки резко отведите горелку вверх.
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
Способ поджига от сопла горелки – наиболее простой способ поджига сварочной дуги
при TIG Lift сварке.
Рис. 14.10. Способ поджига дуги от сопла горелки.
1. Откройте вентиль на горелке, продуйте защитным газом тракт горелки.
2. Наклоните горелку, дотроньтесь соплом до свариваемого изделия. Резким движением до-
троньтесь кончиком электрода до изделия.
3. Отведите горелку вверх до появления сварочной дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки резко отведите горелку вверх.
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
