47
REAL SMART MIG 200

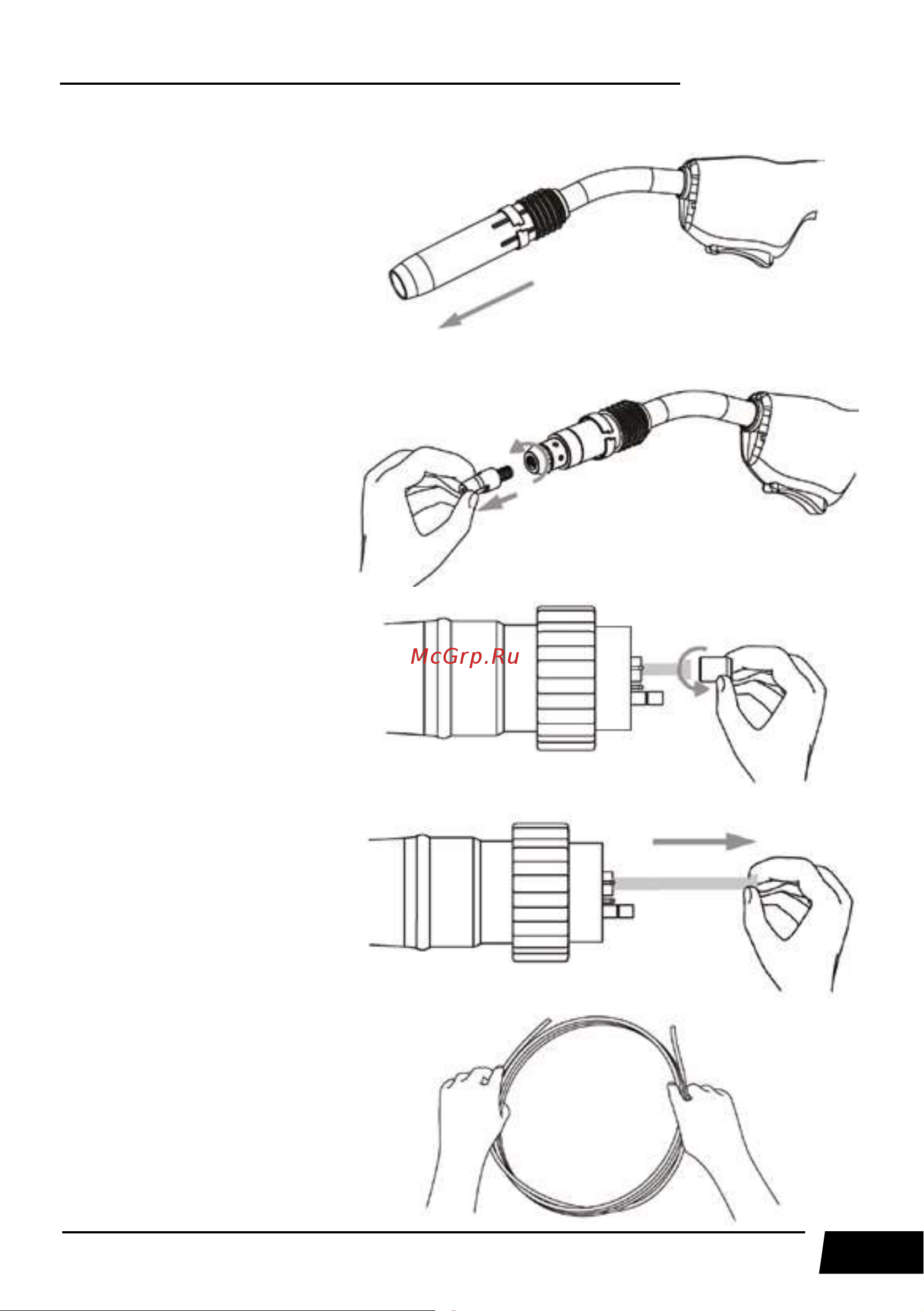

1. Снимите сопло.
2. Открутите сварочный
наконечник.
3. Открутите прижимную гайку.
4. Извлеките старый направля-
ющий канал.
5. Аккуратно смотайте его.
