21
REAL SMART MIG 200
Р4
Нерегулируемый
параметр
– – –
MIG
Р1
Сброс к заводским
настройкам
– – «1» – сброс настроек.
Р2
Калькуляция времени
работы аппарата
– –
Единица времени – день.
Один день – 24 часа.
Каждый режим считает время работы
отдельно.
Р3
Время дожигания
сварочной проволоки
мс 135 См. рис. 7.6.
Р4
Продувка газом после
сварки
с 0,2
Используется для защиты окончания
сварочного шва.
Р5
Нерегулируемый
параметр
– – –
Р6
Нерегулируемый
параметр
– – –
Р7
Продувка газом до
сварки
мс 5
Используется до начала сварки для
защиты сварочного шва.
Р8
Нерегулируемый
параметр
– – –
Р9
Нерегулируемый
параметр
– – –

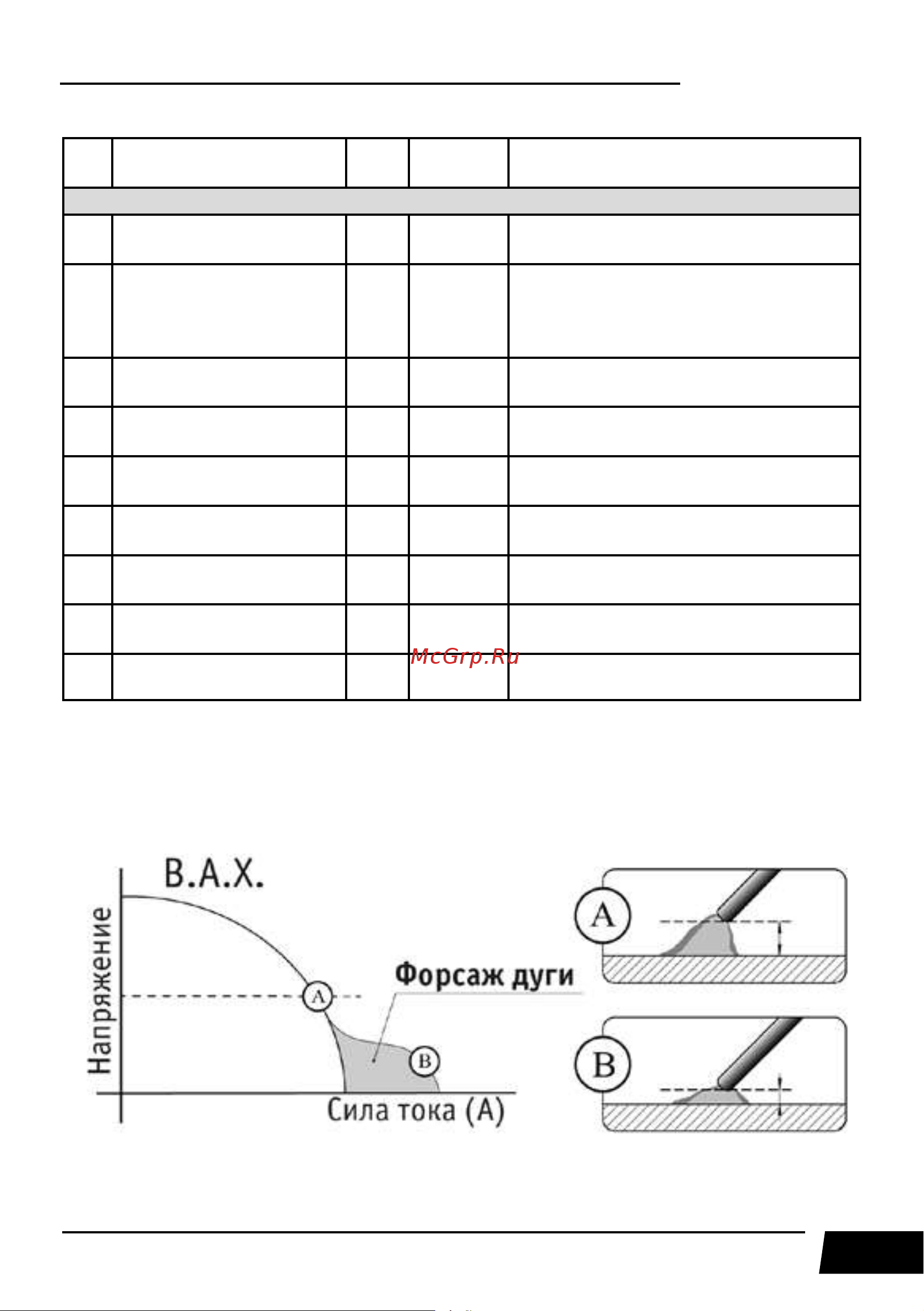

Форсаж дуги: рекомендуется применять при сварке покрытыми электродами на малых
токах. В процессе сварки происходит автоматическая регулировка силы сварочного тока, что
уменьшает склонность к залипанию покрытого электрода к свариваемой детали (См. рис. 7.4).
Рис. 7.4. Форсаж дуги.
