43
REAL SMART MIG 200

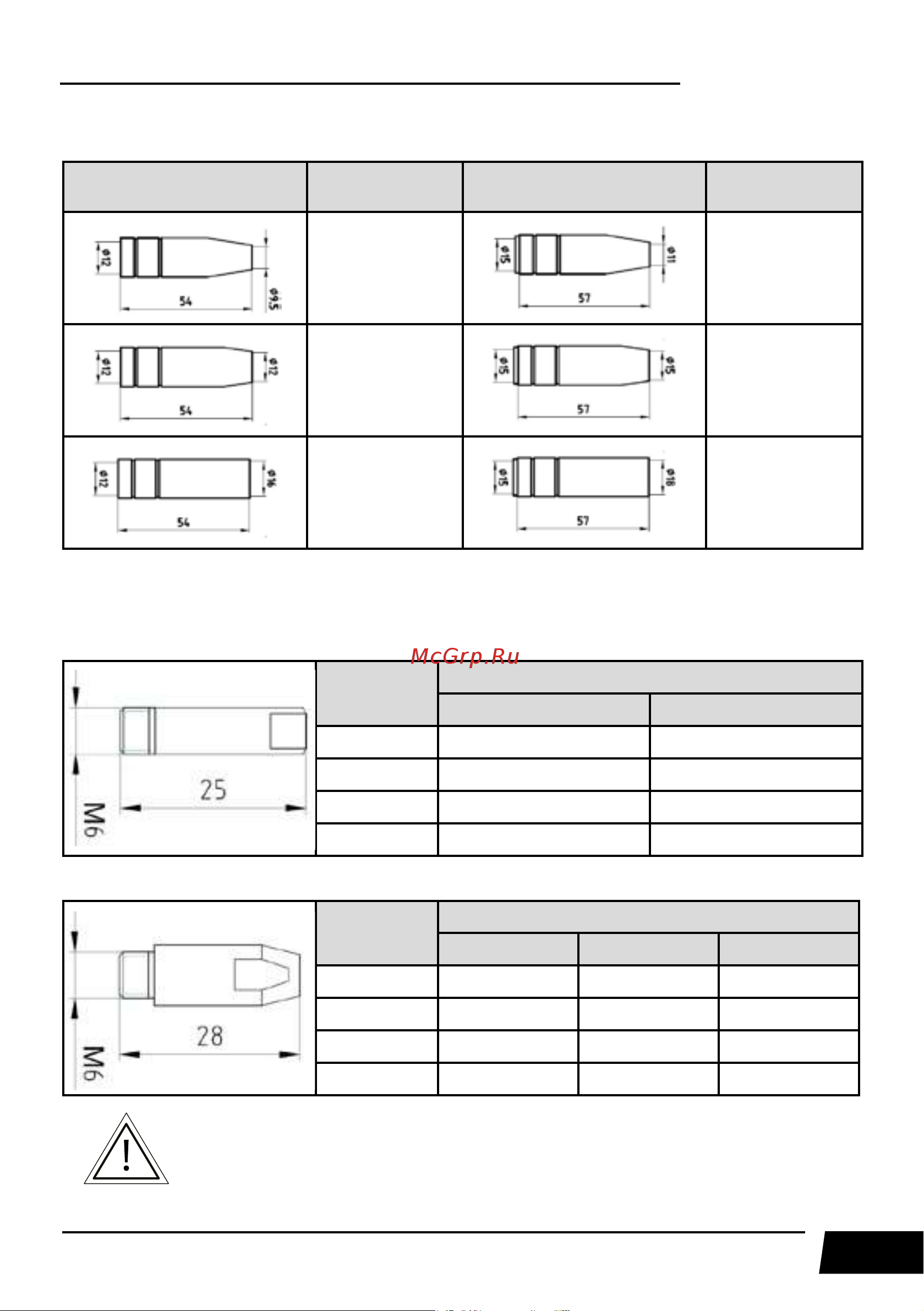

Таблица 10.2. Сопло для сварочных горелок.
MS 15, UC1500-30ER Артикул MS 25 Артикул
ICS0062 ICS0077
ICS0063 ICS0078
ICS0064 ICS0079
Сварочные наконечники для данных типов горелок взаимозаменяемые (См. табл. 10.2,
10.3). Применение наконечников указано в таблице 10.5.
Таблица 10.3. Сварочные наконечники для горелок типа MS 15, UC1500-30ER.
Диаметр
проволоки
Артикул
E-CU E-CU-AL
0,6 ICU0003-06 –
0,8 ICU0003-08 ICU0003-58
0,9 ICU0003-09 ICU0003-59
1,0 ICU0003-10 ICU0003-60
Таблица 10.4. Сварочные наконечники для горелок типа MS 25.
Диаметр
проволоки
Артикул
E-CU E-CU-AL CU-CR-ZR
0,6 ICU0004-06 – –
0,8 ICU0004-08 ICU0004-58 ICU0004-78
0,9 – ICU0004-59 –
1,0 ICU0004-10 ICU0004-60 ICU0004-80
Для увеличения срока службы наконечника и сопла перед сваркой реко-
мендуется обрабатывать их специальными антипригарными составами.
